レーザー館 > レーザー電源ユニット
記載の「交換工賃」は、弊社にて交換作業を行った場合の工賃です。 詳細はこちら
GS・RS・RD・GS-CMOS・FL1390LC(Co2)用 レーザー電源ユニット
| 機種 | 税込価格 | |
|---|---|---|
| 50W 用 Aタイプ | 66,000 | |
| 50W 用 Dタイプ | 66,000 | |
| 60W 用 Aタイプ | 66,000 | |
| 60W 用 Bタイプ | 66,000 | |
| 60W 用 Dタイプ | 66,000 | |
| 80W 用 Aタイプ | 82,500 | |
| 80W 用 Bタイプ | 販売終了 | 参照してください |
| 80W 用 Cタイプ | 82,500 | |
| 80W 用 Dタイプ | 販売終了 | 参照してください |
| 150W 用 Eタイプ | 販売終了 | 参照してください |
| 150W 用 Fタイプ | 137,500 |
ロットによって、サイズ、外観が異なります(性能は同一です)。
実際にレーザー加工機に装備されているレーザー電源の外観の確認、寸法測定を行い、ご注文ください。
レーザー電源の寸法、外観
※ レーザー電源の筐体色が、実機の物と異なる場合がありますが、性能に違いはありません。
※ QSシリーズのレーザー電源とは互換性がありません。
レーザーが照射されず、レーザー電源の問題により交換が必要な場合、ヒューズの交換のみで直る場合があります。
「レーザー電源のヒューズの確認」を参照の上、レーザー電源のヒューズを確認してください。
実際にレーザー加工機に装備されているレーザー電源の外観の確認、寸法測定を行い、ご注文ください。
レーザー電源の寸法、外観
※ レーザー電源の筐体色が、実機の物と異なる場合がありますが、性能に違いはありません。
※ QSシリーズのレーザー電源とは互換性がありません。
レーザーが照射されず、レーザー電源の問題により交換が必要な場合、ヒューズの交換のみで直る場合があります。
「レーザー電源のヒューズの確認」を参照の上、レーザー電源のヒューズを確認してください。
80W Bタイプについて
販売終了となりました。「80W Aタイプ」を注文してください。
80W AタイプとBタイプは筐体のサイズが異なり、ネジ穴の位置も違います。Bタイプ → Aタイプに変更する場合、固定ネジは一つだけで固定してください。なお、固定ネジはアース線が共締めされているネジ穴を使用してください。そして必ず、アース線も一緒に締め付けてください。
※ アース線が共締めされていない場合は、どこのネジ穴で止めてもOKです。
80W Dタイプについて
販売終了となりました。「80W Cタイプ」を注文してください。
80W CタイプとDタイプは筐体のサイズが異なりますが、ネジ穴の位置は同一です。Dタイプ → Cタイプに変更する場合、Cタイプの方がサイズが大きいため、コネクタの接続時に窮屈になる場合があります。
コネクタがはめられない場合は、配線用のダクトを取り外して接続してください。
150W Eタイプについて
販売終了となりました。「150W Fタイプ」を注文してください。
150W EタイプとFタイプの換装は配線の変更を伴うため、原則的にセンドバック修理扱いとなります。ご連絡の上、機体を弊社にお送りください。ユーザー様が自ら交換する場合は、こちらのマニュアルを参照してください。
なお、マニュアルの内容、改造作業、改造結果につきましてはサポートを行いません。お問い合わせを頂いても回答できませんので、ご了承のほどお願い致します。
換装工賃 20,00022,000
交換工賃 5,0005,500
部品保証対象商品です。詳細は こちら を参照してください。
RD-RF(空冷式)用 レーザー電源ユニット
RD-RF(空冷式)用 レーザー電源
| 機種 | 税込価格 | |
|---|---|---|
| RD7050RF-30W （中古品） |
30,800 |

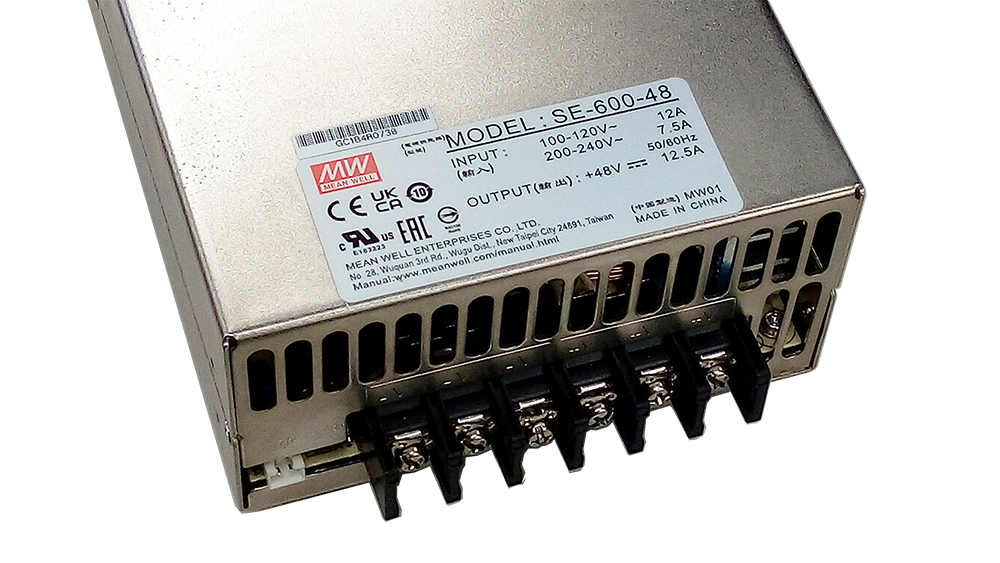

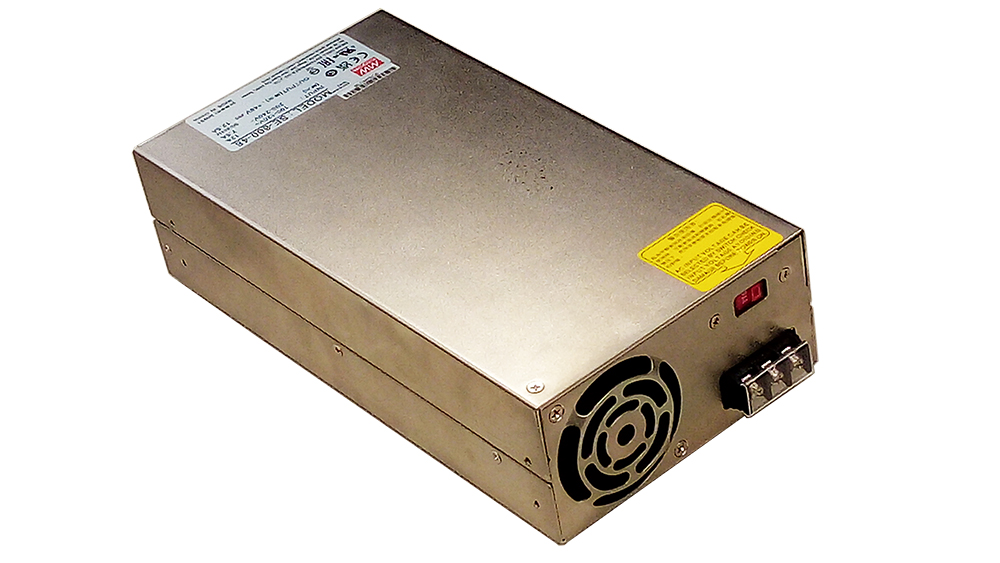

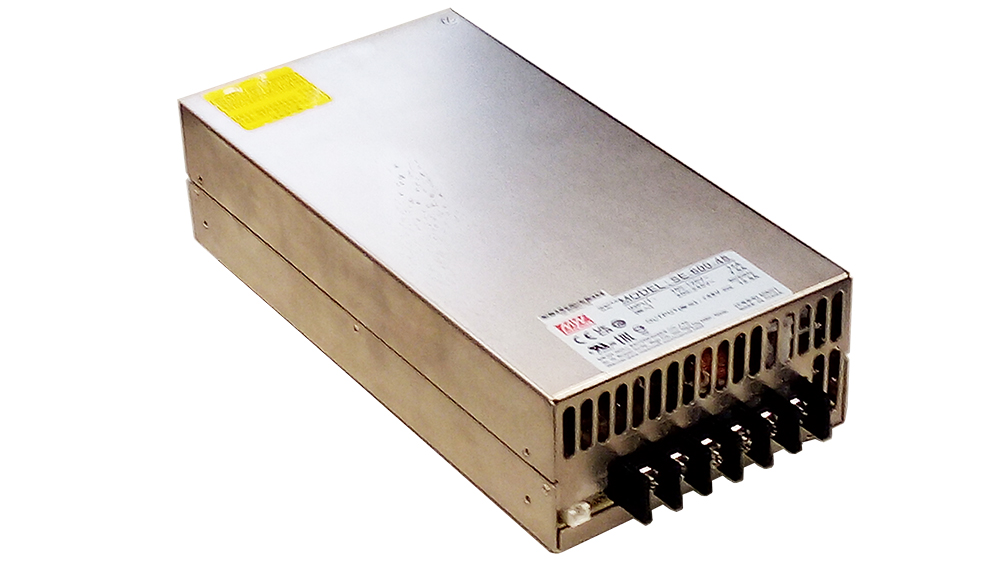

RD7050RF-30W用レーザー電源
MODEL:SE-600-48
INPUT:100-120V〜 12A / 200-240V〜 7.5A
OUTPUT:+48V 12.5A
50/60Hz
※中古品のため使用跡はあります。また、部品保証対象外となります。
※在庫変動あり。
MODEL:SE-600-48
INPUT:100-120V〜 12A / 200-240V〜 7.5A
OUTPUT:+48V 12.5A
50/60Hz
※中古品のため使用跡はあります。また、部品保証対象外となります。
※在庫変動あり。
交換工賃 5,0005,500
RD-RF(空冷式)用 レーザー発振器
| 機種 | 税込価格 | |
|---|---|---|
| RD7050RF-30W （中古品） |
308,000 |

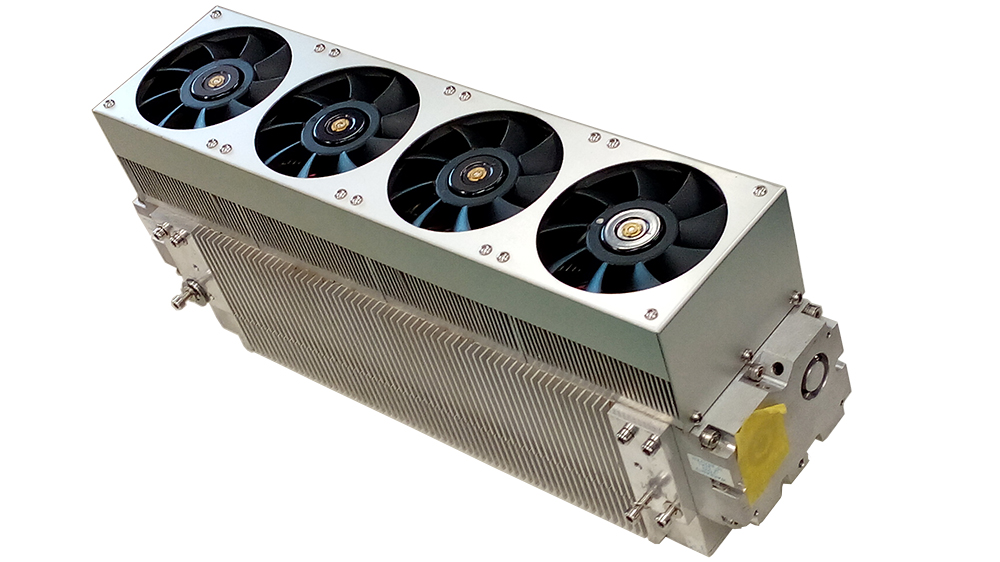

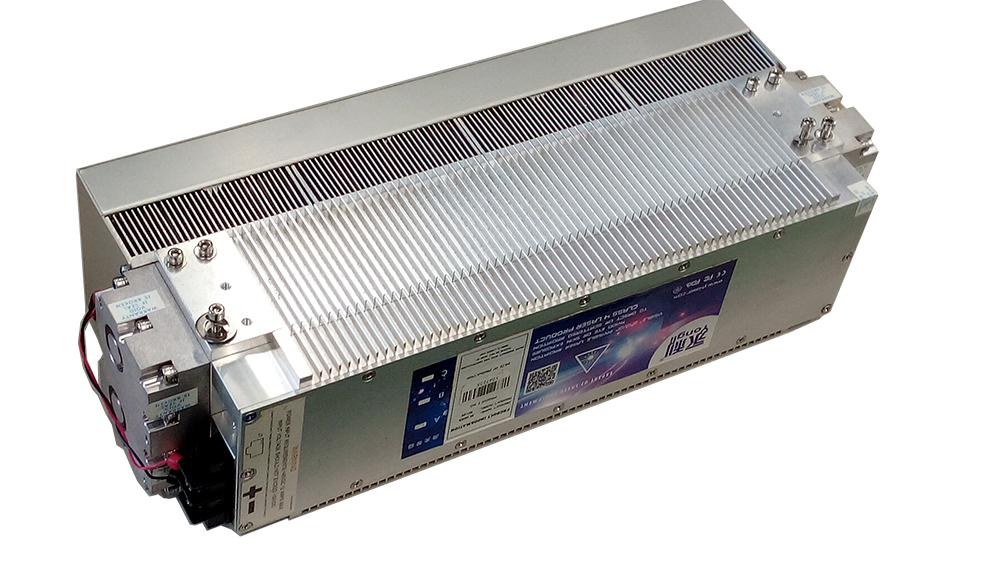

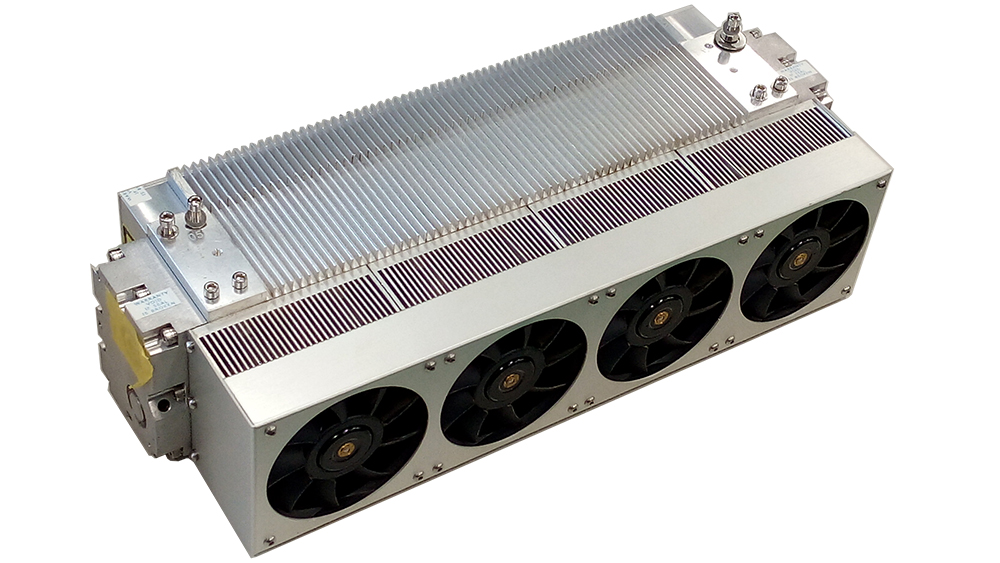

RD7050RF-30W用レーザー発振器（空冷式）
MODEL:RLT-30(Yongli)
波長:10.6μm
定格出力:＞30W
ビーム品質:M2＜1.2
ビームサイズ:1.8±0.2mm
重さ:8.2kg
サイズ:357mm×92.5mm×142m
電気入力:DC48V/12A
熱負荷:< 500（W）
※中古品のため使用跡はあります。また、部品保証対象外となります。
※在庫変動あり。
MODEL:RLT-30(Yongli)
波長:10.6μm
定格出力:＞30W
ビーム品質:M2＜1.2
ビームサイズ:1.8±0.2mm
重さ:8.2kg
サイズ:357mm×92.5mm×142m
電気入力:DC48V/12A
熱負荷:< 500（W）
※中古品のため使用跡はあります。また、部品保証対象外となります。
※在庫変動あり。
交換工賃 20,00022,000
LT用 レーザー電源ユニット
| 機種 | 税込価格 | |
|---|---|---|
| LT5030・6040用 (標準タイプ) | 66,000 | |
| LT5030・6040用 (Aタイプ) | 66,000 | |
| LT1390用（標準タイプ） | 82,500 | |
| LT1390用（Cタイプ） | 82,500 |
「LT5030・6040用 (標準タイプ)」と「LT5030・6040用 (Aタイプ)」の判別方法はこちらを参照してください。
購入の際は、確認の上、注文してください。
交換方法は「レーザー電源交換手順」を参照してください。
レーザーが照射されず、レーザー電源の問題により交換が必要な場合、ヒューズの交換のみで直る場合があります。
「レーザー電源のヒューズの確認」を参照の上、レーザー電源のヒューズを確認してください。
「LT5030・6040用 (Aタイプ)は、GS・RS・RDシリーズのレーザー電源 60W Aタイプと同一品です。
「LT5030・6040用 (標準タイプ)は、GS・RS・RDシリーズのレーザー電源とは非互換です。
「LT1390用(標準タイプ)」は、GS・RS・RDシリーズのレーザー電源とは非互換ですが、Cタイプは互換があります。
実機のレーザー電源を確認し、筐体が黒色の場合は、Cタイプを注文してください。
なお、LT1390に搭載されているCタイプのレーザー電源は、状態表示LEDが無いタイプの場合がありますが、レーザー館で販売する場合は、GS・RS・RDシリーズ用のCタイプレーザー電源と同一品となります。
購入の際は、確認の上、注文してください。
交換方法は「レーザー電源交換手順」を参照してください。
レーザーが照射されず、レーザー電源の問題により交換が必要な場合、ヒューズの交換のみで直る場合があります。
「レーザー電源のヒューズの確認」を参照の上、レーザー電源のヒューズを確認してください。
「LT5030・6040用 (Aタイプ)は、GS・RS・RDシリーズのレーザー電源 60W Aタイプと同一品です。
「LT5030・6040用 (標準タイプ)は、GS・RS・RDシリーズのレーザー電源とは非互換です。
「LT1390用(標準タイプ)」は、GS・RS・RDシリーズのレーザー電源とは非互換ですが、Cタイプは互換があります。
実機のレーザー電源を確認し、筐体が黒色の場合は、Cタイプを注文してください。
なお、LT1390に搭載されているCタイプのレーザー電源は、状態表示LEDが無いタイプの場合がありますが、レーザー館で販売する場合は、GS・RS・RDシリーズ用のCタイプレーザー電源と同一品となります。
交換工賃 5,0005,500
部品保証対象商品です。詳細は こちら を参照してください。
FL1325LC用 Co2レーザー電源ユニット
QS用 レーザー電源ユニット
| 機種 | 税込価格 | |
|---|---|---|
| QS 25W 用 | 販売終了 | こちらを参照してください |
| QS 80W 用 Bタイプ | 販売終了 | こちらを参照してください |
| QS 80W 用 Aタイプ | 82,500 | |
| QS 60W 用 | 販売終了 | こちらを参照してください |
25W
寸法 165×142×74mm
60W
寸法 205×170×95mm
80W
型番 DY-10
80W はロットによってAタイプとBタイプの２種類があり、サイズが異なります(性能は同一です)。
実際にレーザー加工機に装備されているレーザー電源の寸法を測り、ご注文ください。
Aタイプ寸法 175mm X 157mm
Bタイプ寸法 246mm X 165mm
※ レーザー電源の筐体色が、実機の物と異なる場合がありますが、性能に違いはありません。
※ GSシリーズのレーザー電源とは互換性がありません。
技術資料 閲覧にはパスワードが必要です
レーザー電源の交換
寸法 165×142×74mm
60W
寸法 205×170×95mm
80W
型番 DY-10
80W はロットによってAタイプとBタイプの２種類があり、サイズが異なります(性能は同一です)。
実際にレーザー加工機に装備されているレーザー電源の寸法を測り、ご注文ください。
Aタイプ寸法 175mm X 157mm
Bタイプ寸法 246mm X 165mm
※ レーザー電源の筐体色が、実機の物と異なる場合がありますが、性能に違いはありません。
※ GSシリーズのレーザー電源とは互換性がありません。
技術資料 閲覧にはパスワードが必要です
レーザー電源の交換
交換工賃 5,0005,500
部品保証対象商品です。詳細は こちら を参照してください。
QS4030 用レーザー電源について
QS4030 用レーザー電源は、電源メーカーにおいて生産終了となり、在庫の確保ができなくなりました。
従いまして、レーザー電源の故障等による交換需要に対してましては、RSD-SUNMAX-LT6040用のレーザー電源を代替品として換装する対応といたします。
しかしながら、電源の穴位置や、コネクタの種類が異なり、単純なリプレイスは不可能なため、機体のセンドバックによる改造修理を行います。
RSD-SUNMAX-QS4030の機体を弊社にお送りいただき、弊社にてLT6040用のレーザー電源を取り付けます。
センドバック対応における部品、交換工賃の価格は以下のようになります。
・レーザー電源 : LT5030・6040用 (標準タイプ) 63,800円
・改造換装工賃 : 22,000円
・機体の返送料(QS4030 地域別送料)
改造換装は「センドバック修理扱い」となります。こちらより、連絡をお願いします
※ LT6040用レーザー電源を単体で購入し、ユーザー様自身が改造換装する場合、その工程・結果についてのサポートは弊社では行なえません。ご了承のほどお願いいたします。
改造内容については、こちらを参照してください。
QS4030 用レーザー電源は、電源メーカーにおいて生産終了となり、在庫の確保ができなくなりました。
従いまして、レーザー電源の故障等による交換需要に対してましては、RSD-SUNMAX-LT6040用のレーザー電源を代替品として換装する対応といたします。
しかしながら、電源の穴位置や、コネクタの種類が異なり、単純なリプレイスは不可能なため、機体のセンドバックによる改造修理を行います。
RSD-SUNMAX-QS4030の機体を弊社にお送りいただき、弊社にてLT6040用のレーザー電源を取り付けます。
センドバック対応における部品、交換工賃の価格は以下のようになります。
・レーザー電源 : LT5030・6040用 (標準タイプ) 63,800円
・改造換装工賃 : 22,000円
・機体の返送料(QS4030 地域別送料)
改造換装は「センドバック修理扱い」となります。こちらより、連絡をお願いします
※ LT6040用レーザー電源を単体で購入し、ユーザー様自身が改造換装する場合、その工程・結果についてのサポートは弊社では行なえません。ご了承のほどお願いいたします。
改造内容については、こちらを参照してください。
60W レーザー電源について
60W レーザー電源は、電源メーカーにおいて生産終了となり、在庫の確保ができなくなりました。
従いまして、レーザー電源の故障等による交換需要に対してましては、RSD-SUNMAX-GS・RS・RD用のレーザー電源を代替品として換装する対応といたします。
しかしながら、電源の穴位置や、コネクタの種類が異なり、単純なリプレイスは不可能なため、機体のセンドバックによる改造修理を行います。
レーザー加工機機体を弊社にお送りいただき、弊社にてレーザー電源換装を行います。
センドバック対応における部品、交換工賃の価格は以下のようになります。
・GS・RS・RD・GS-CMOS用 レーザー電源ユニット60W : 66,000円
・改造換装工賃 : 22,000円
・機体の返送料(QS7050、QS9060 地域別送料)
60W レーザー電源は、電源メーカーにおいて生産終了となり、在庫の確保ができなくなりました。
従いまして、レーザー電源の故障等による交換需要に対してましては、RSD-SUNMAX-GS・RS・RD用のレーザー電源を代替品として換装する対応といたします。
しかしながら、電源の穴位置や、コネクタの種類が異なり、単純なリプレイスは不可能なため、機体のセンドバックによる改造修理を行います。
レーザー加工機機体を弊社にお送りいただき、弊社にてレーザー電源換装を行います。
センドバック対応における部品、交換工賃の価格は以下のようになります。
・GS・RS・RD・GS-CMOS用 レーザー電源ユニット60W : 66,000円
・改造換装工賃 : 22,000円
・機体の返送料(QS7050、QS9060 地域別送料)
80W Bタイプ レーザー電源について
80W Bタイプ レーザー電源は、電源メーカーにおいて生産終了となり、在庫の確保ができなくなりました。
従いまして、レーザー電源の故障等による交換需要に対してましては、RSD-SUNMAX-GS・RS・RD用のレーザー電源を代替品として換装する対応といたします。
しかしながら、電源の穴位置や、コネクタの種類が異なり、単純なリプレイスは不可能なため、機体のセンドバックによる改造修理を行います。
レーザー加工機機体を弊社にお送りいただき、弊社にてレーザー電源換装を行います。
センドバック対応における部品、交換工賃の価格は以下のようになります。
・GS・RS・RD・GS-CMOS用 レーザー電源ユニット80W : 82,500円
・改造換装工賃 : 22,000円
・機体の返送料(QS9060、QS1290 地域別送料)
80W Bタイプ レーザー電源は、電源メーカーにおいて生産終了となり、在庫の確保ができなくなりました。
従いまして、レーザー電源の故障等による交換需要に対してましては、RSD-SUNMAX-GS・RS・RD用のレーザー電源を代替品として換装する対応といたします。
しかしながら、電源の穴位置や、コネクタの種類が異なり、単純なリプレイスは不可能なため、機体のセンドバックによる改造修理を行います。
レーザー加工機機体を弊社にお送りいただき、弊社にてレーザー電源換装を行います。
センドバック対応における部品、交換工賃の価格は以下のようになります。
・GS・RS・RD・GS-CMOS用 レーザー電源ユニット80W : 82,500円
・改造換装工賃 : 22,000円
・機体の返送料(QS9060、QS1290 地域別送料)
