消耗品・交換部品 − カップリング


※記載の「交換工賃」は、レーザー加工機の保証期間外に、弊社にて交換作業を行った場合の工賃です。 詳細はこちら


▼GS1325D  ▼LTシリーズ

■ GS1325D用 カップリング

■ Y軸カップリング

GS1325D用 Y軸カップリング
機種
税込価格

GS1325D 用
5,500

レーザー加工機の製造ロットにより、形状、色が異なる場合があります。
いずれとも互換性はあり、機能上も問題ありません。
交換工賃




▼LTシリーズ

■ LT用 カップリング

■ Y軸カップリング

LT5030・6040用 Y軸カップリング
LT1390用 Y軸カップリング
機種
税込価格

LT5030・6040 用
2,750
LT1390 用
5,500

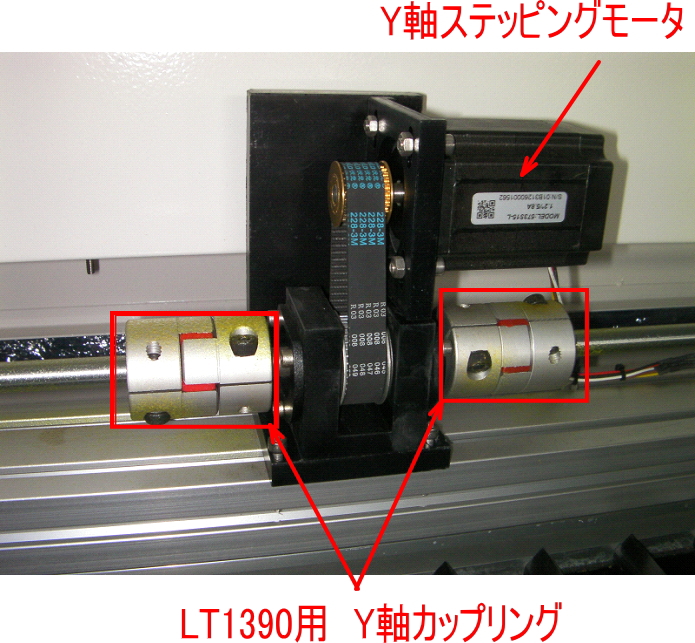

このパーツが使用されているのはY軸ステッピングモータの近くです。
LT5030・6040
LT1390
レーザー加工機の製造ロットにより、形状、色が異なる場合があります。
いずれとも互換性はあり、機能上も問題ありません。
交換工賃
LT5030・6040
LT1390
LT5040・6040のカップリングの交換方法

カップリングの交換は下記の手順で行ってください。

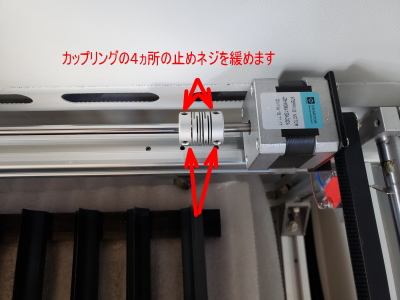

@ カップリングの固定ネジを緩めます。

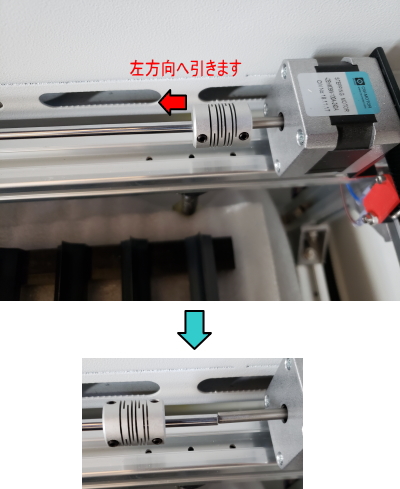

A カップリングを左方向へ移動させます。

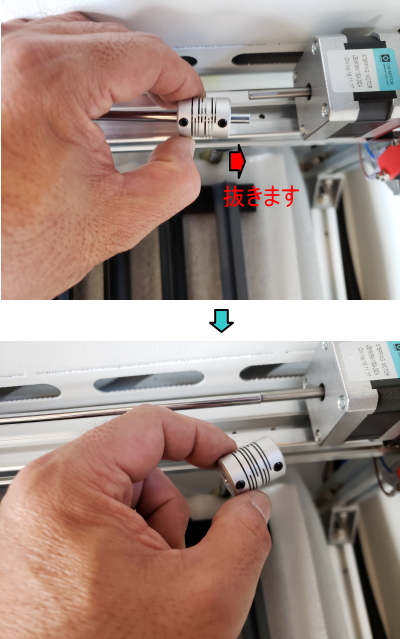

B シャフトをしならせて、右方向へ移動させて引き抜きます。




C 取り付ける際は、取り外しの手順を逆にして行ってください。

※ カップリングを固定する時、左右のY軸タイミングベルトの位置を合わせ、X軸レールが傾かないように注意してください
