交換部品｜直流電源

※記載の「交換工賃」は、レーザー加工機の保証期間外に、弊社にて交換作業を行った場合の工賃です。詳細はこちら

※ 生産ロットにより型番が異なる場合がありますが、すべて互換品です。
互換品のため、端子台の名称が異なる場合があります。電圧値が明記されていない場合は、電源にステッカーが貼ってありますので、それに従って接続してください。

例)
・「24V」、「V1」、「＋V」は同じ端子です。
・「GND1」、「COM1」、「COM」は同じ端子です。

▼GSシリーズ　　 ▼RSシリーズ　　 ▼RDシリーズ　　 ▼LTシリーズ　　 ▼QSシリーズ
▼各種その他シリーズ　　

■ GS、RS、RDシリーズ用直流電源 / ステッピングモーター電源 / 電源フィルタ

■ GS、RS、RDシリーズ用直流24V電源

機種

税込価格

機種共通

27,500円

CL-B-25-LB、TL-25D-C など

※ 型番が異なる互換品の場合があります。

交換工賃 　　　円

■ GS、RS、RDシリーズ用ステッピングモーター電源

機種

税込価格

36V

38,500円

48V

38,500円

60V

38,500円

GS、RS、RDシリーズは、製造ロット、機種により、ステッピングモーター電源の電圧が異なります。
基本的には機体に搭載されているステッピングモーター電源を確認上、注文して下さい。
ステッピングモーター電源の側面に型式表示用のステッカーが貼られています。ステッカーに記載されている型番の下二桁が電圧表します。

※ 例)
36Vの場合 : CL-A1-400-36 など
48Vの場合 : TL-400S-48 など
60Vの場合 : TL-400S-60など

※ 60VはGS1325DのY軸用です。
※ 36V ⇔ 48Vについては、異なったものを搭載しても、問題なく動作します。
※ 型番が異なる互換品の場合があります。

交換工賃 　　　円

■ GS、RS、RDシリーズ用電源フィルタ

機種

税込価格

機種共通

16,500円

HD2BC-10、ATL30-10-B4、FT127-10 など

型番が異なる場合がありますが、使用上、問題はありません。

交換工賃 　　　円

■ RD用直流46V DC電源

機種

税込価格

4624S5

38,500円

型番:MYDC-4624S5 / MY450-4624S5
お客様は、実機に搭載されている型番を確認の上ご注文ください。
発送する商品は、型番が異なる互換品の場合があります。

交換工賃 　　　円

■ RD1325D用 60V ステッピングモーター電源

機種

税込価格

MYDC-S60

38,500円

型番: MYDC-S60
お客様は、実機に搭載されている型番を確認の上ご注文ください。
発送する商品は、型番が異なる互換品の場合があります。

交換工賃 　　　円

■ LT用直流電源 / ステッピングモーター電源

■ LT5030・6040用直流24V電源

機種

税込価格

Aタイプ

38,500円

Bタイプ

38,500円

Aタイプ／Bタイプについては、こちらを参照の上、使用中のレーザー加工機実機に搭載されている24V電源を確認の上、注文してください。

発送する商品は、型番が異なる互換品の場合があります。

交換工賃 　　　円

■ LT5030・6040用直流24V DC電源

機種

税込価格

MYDC-24S5

38,500円

型番:MYDC-24S5 / MY150-24S5
お客様は、実機に搭載されている型番を確認の上ご注文ください。
発送する商品は、型番が異なる互換品の場合があります。

交換工賃 　　　円

■ LT1390用直流24V電源

機種

税込価格

LT1390用

27,500円

CL-B-25-LB、TL-25D-C など

※ 型番が異なる互換品の場合があります。

交換工賃 　　　円

■ LT1390用ステッピングモーター電源

機種

税込価格

LT1390用

38,500円

TL-400S-48

※ 型番が異なる互換品の場合があります。

GS・RS・RDシリーズのステッピングモーター電源と互換品です。

交換工賃 　　　円

■ LT用電源フィルタ

機種

税込価格

機種共通

16,500円

HD2BC-10、ATL30-10-B4、FT127-10 など

※ 型番が異なる互換品の場合があります。

GS・RS・RDシリーズの電源フィルタと互換品です。

交換工賃 　　　円

■ QS用直流電源 / ステッピングモーター電源

■ QS用直流24V電源

機種

税込価格

旧QS4030専用

27,500円

機種共通

27,500円

コントローラ等に使用する電源です。

旧版は、初期ロットで使用されていた物で、ステッピングモーター電源も兼ねています。

旧QS4030専用 型番 GY120W-24-A
AC入力 110V/220V 50/60Hz
DC出力 24V(120W)
3出力

機種共通 型番 CL-A-25-24
AC入力 110V/220V 50/60Hz
DC出力 24V(25W)
1出力

交換工賃 　　　円

■ QS用直流36V電源

機種

税込価格

機種共通

38,500円

ステッピングモータ用に使用する電源です

AC入力 110V/220V 50/60Hz
DC出力 36V(400W)
3出力

交換工賃 　　　円

■ QS用電源フィルタ

機種

税込価格

機種共通

16,500円

定格電流 10A 50/60Hz
定格電圧 250VAC

交換工賃 　　　円

■ 各種その他シリーズ直流電源

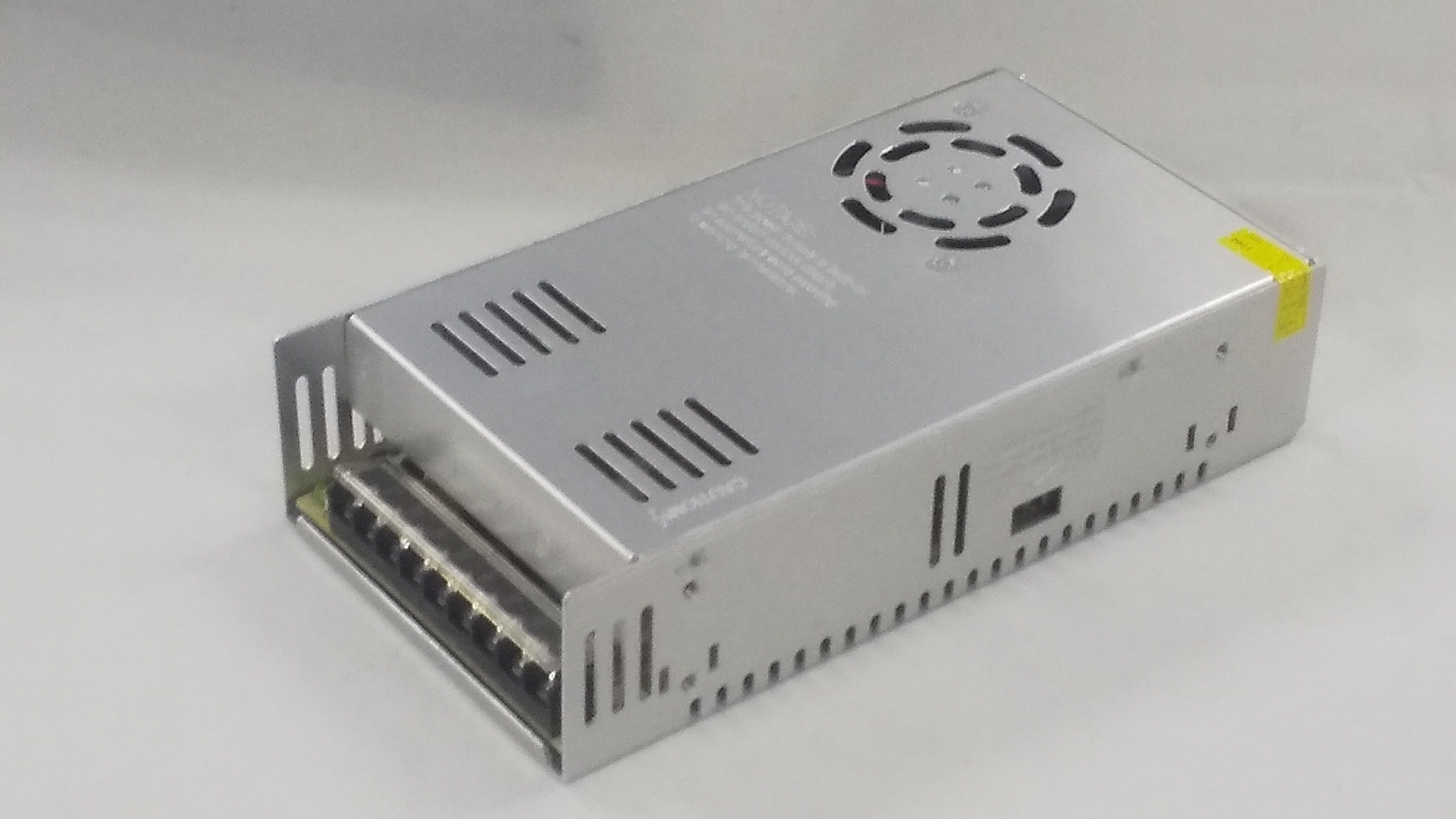

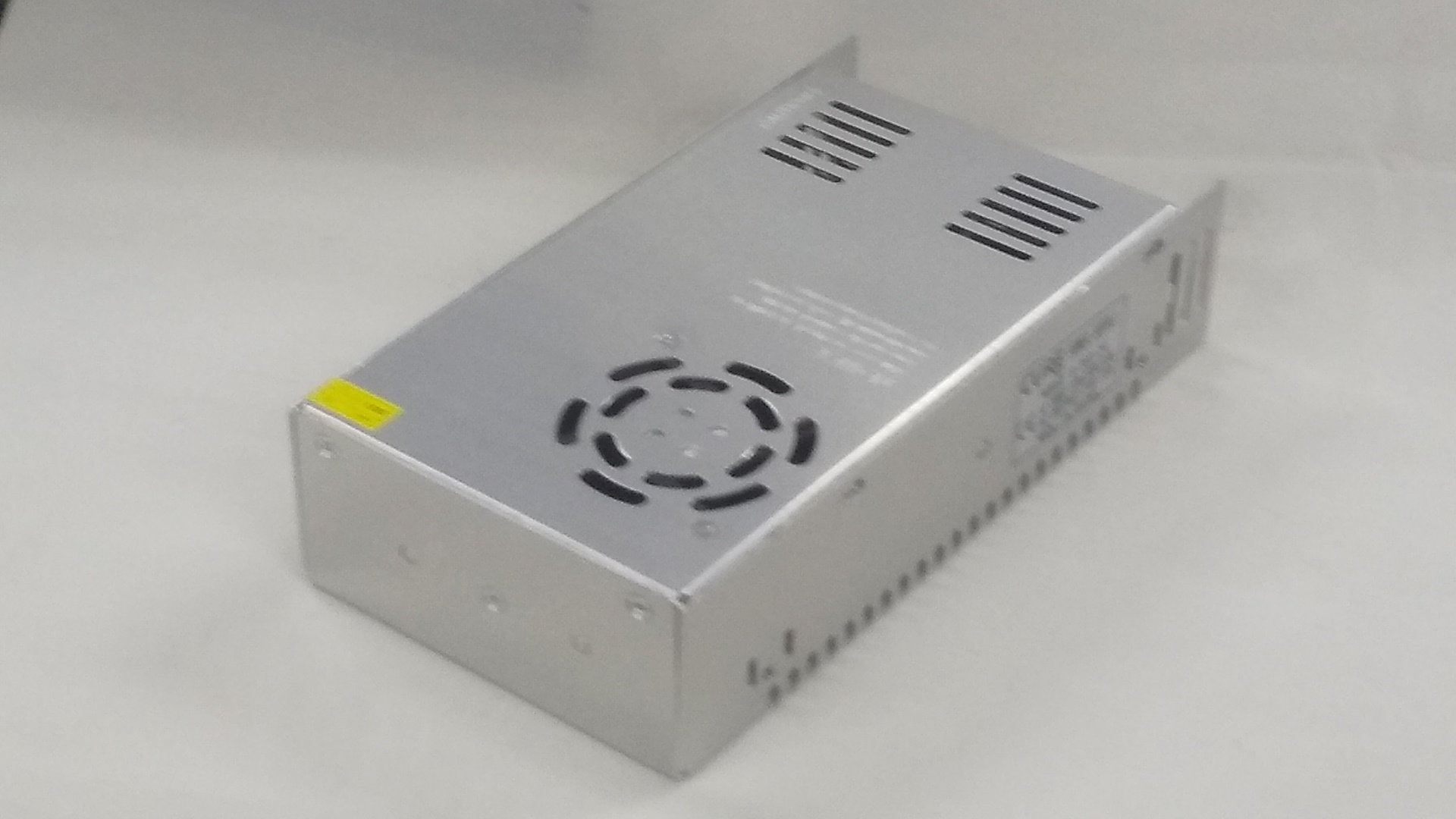

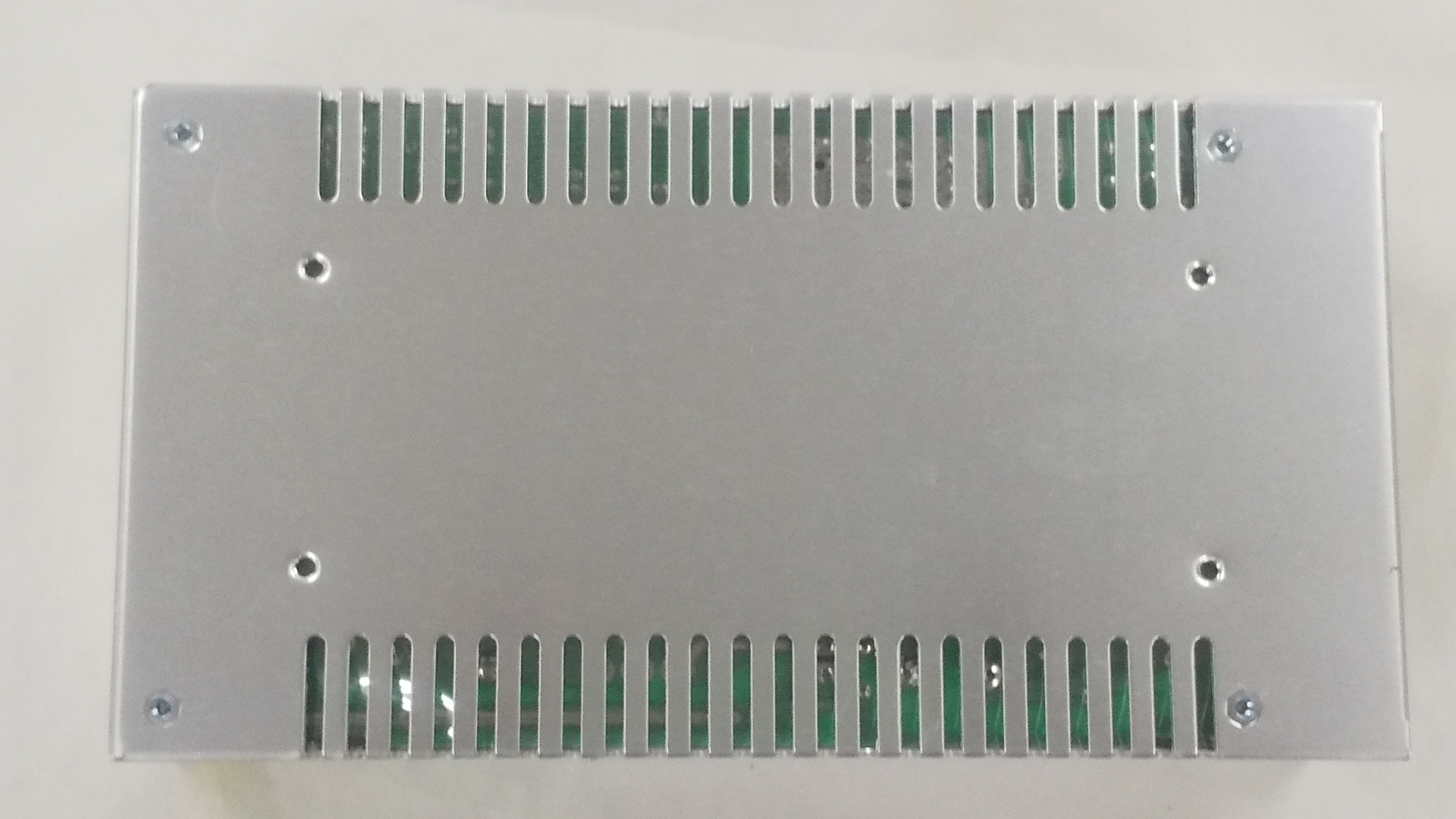

■ 安定化電源 AC DC コンバーター 24V 15A 360W スイッチング電源直流電源変換器

型番

税込価格

S-360-24

10,604円

MODEL:S-360-24
AC INPUT:110V/220V±15%
DC OUTPUT:24V-15A

交換工賃 　　　円

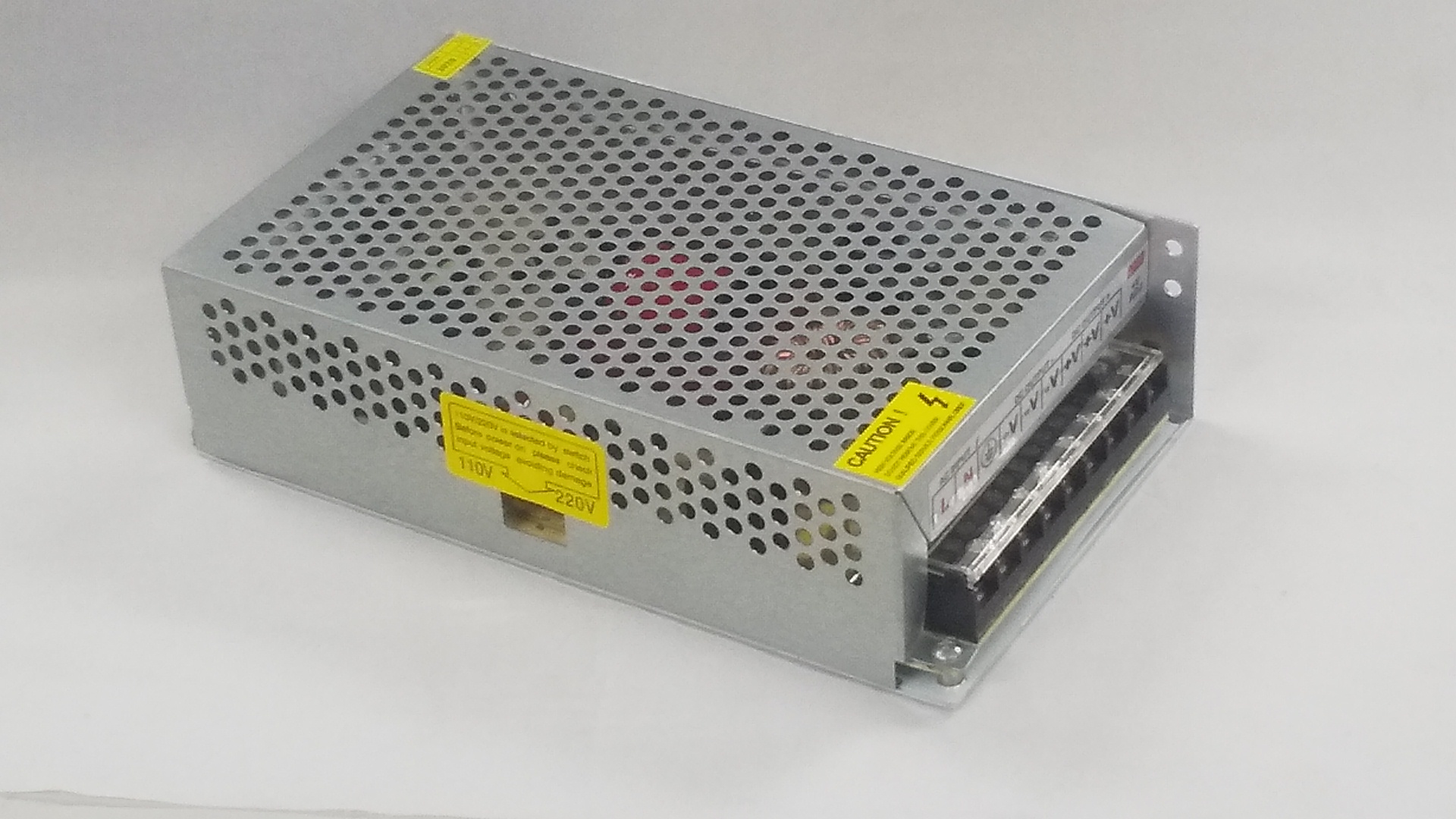

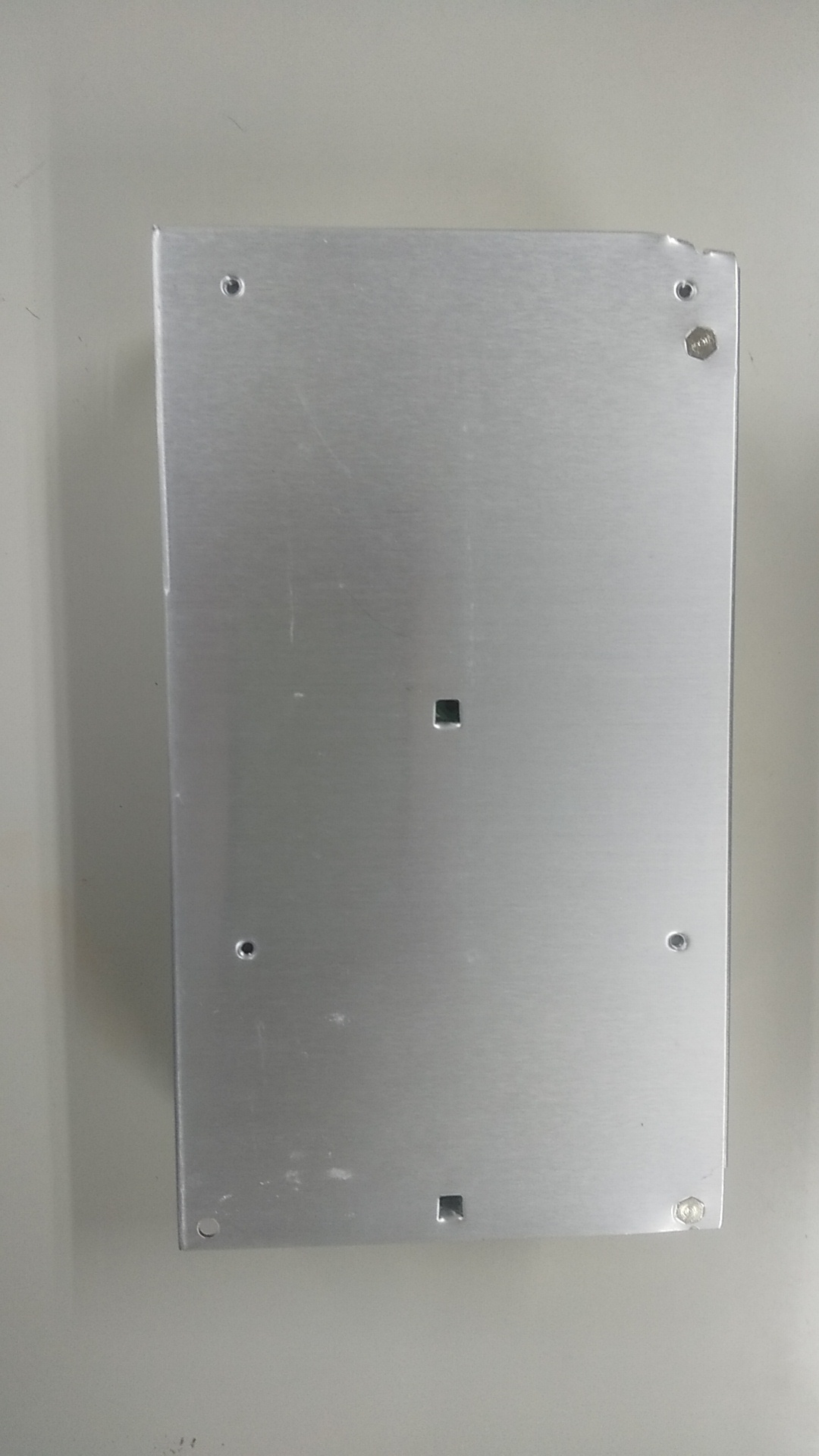

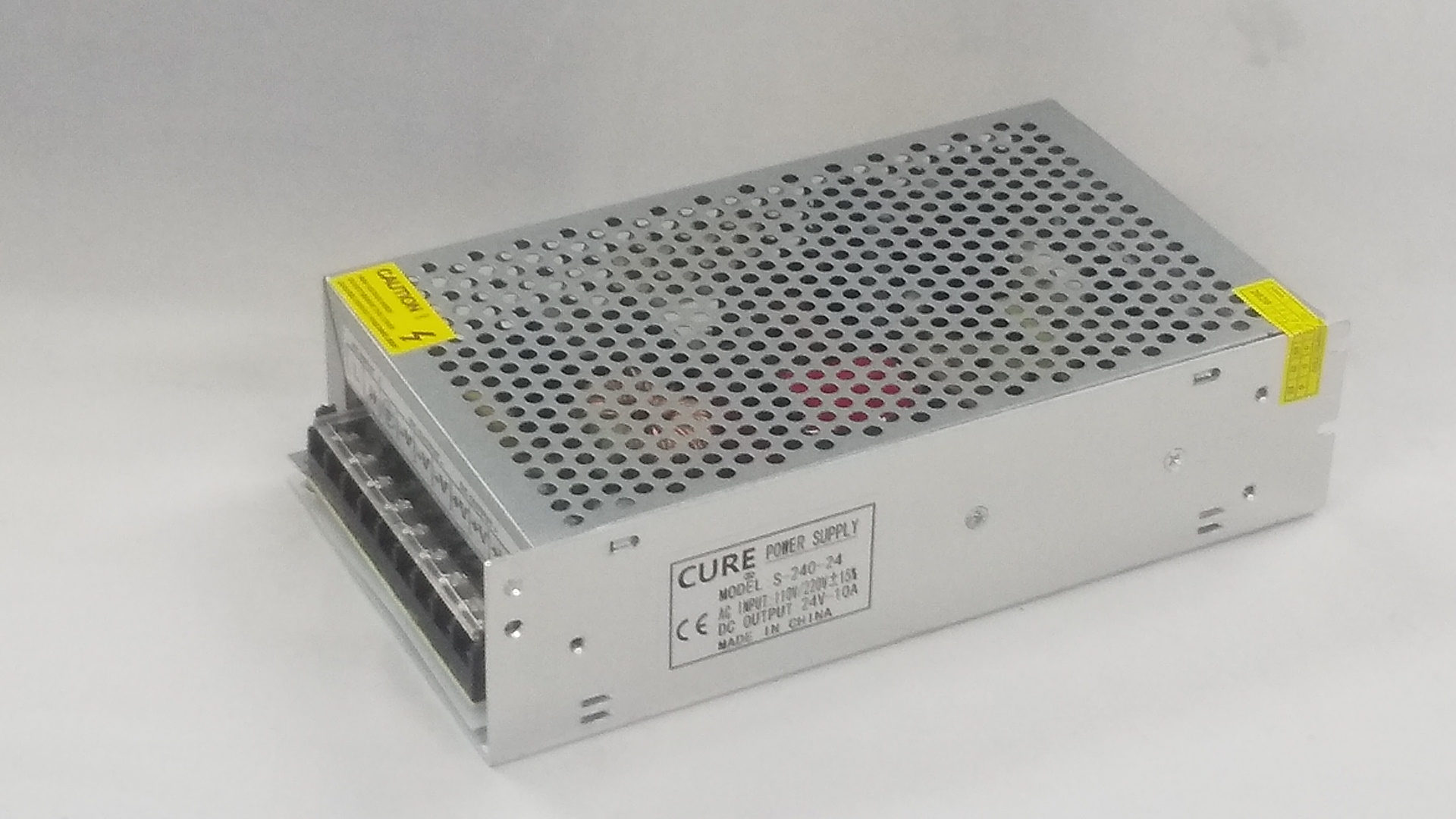

■ 安定化電源 AC DC コンバーター 24V 10A 240W スイッチング電源直流電源変換器

型番

税込価格

S-240-24

6,050円

MODEL:S-240-24
AC INPUT:110V/220V±15%
DC OUTPUT:24V-10A
対応機種：FL1325LC　他

交換工賃 　　　円

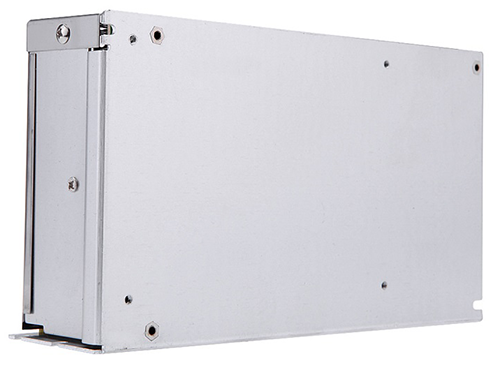

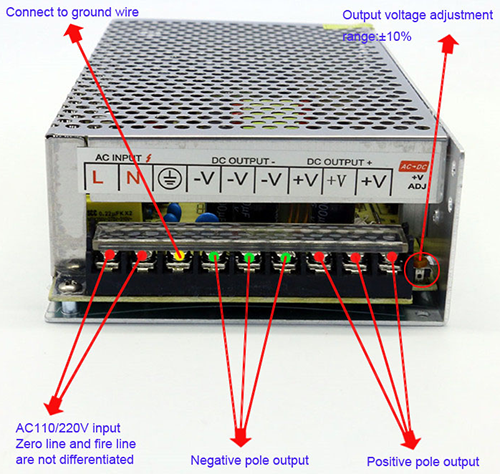

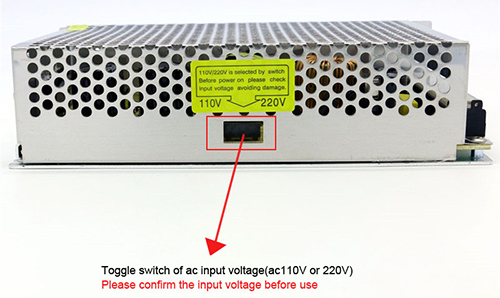

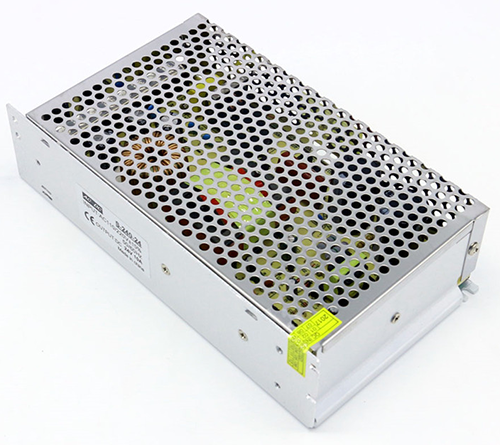

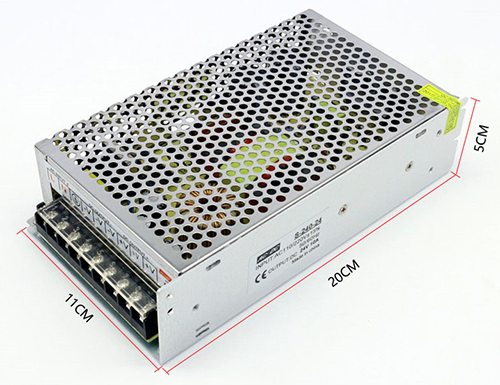

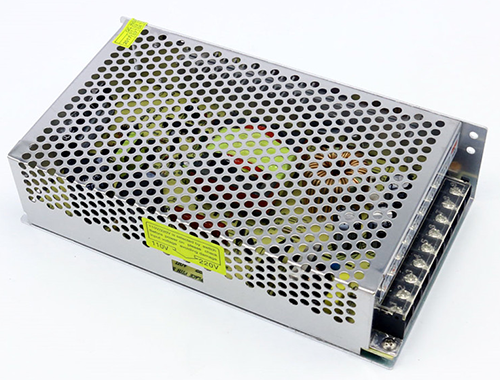

■ AC DC コンバーター 24V 10A 240W　250W スイッチング電源直流電源変換器

型番

税込価格

S-250-24

12,100円

入力	AC入力電圧範囲	AC 110/220V ±
	AC入力電流(max)	3A/220V; 6A/110V
	周波数	50/60Hz
	効率	86%標準(230V ACfull負荷)
	突入電流	コールドスタート20A/230V
	漏れ電流(mA)	< 3mA/240V AC
出力	出力電圧	DC 24V
	電圧レギュレーション	+ 10%、-10%
	出力電流(A)	10a
	電流範囲(A)	0-10a
	定格電力(W)	240W
	開始時間、ホールドアップ時間(ms)	ton≤1000ms、td≥20ms @ 230V ACフル負荷
	立ち上がり時間(ms)	標準: 20ミリ秒@ 230vacフル負荷
	リップル/ノイズ(mvp-p)	120mVp-p
環境	作業温度(℃)	-40 ℃～+ 65 ℃ (参照ディレーティングカーブ)
	保存温度(℃)	-20 ℃～+ 60 ℃
	湿度	20%-90% rh結露なきこと
保護	過電圧保護	> 115%-135%定格出力電圧
	過負荷保護	> 105%-150%自動回復
	短絡保護	・ラッチ
その他	サイズ縦×横×高さ(mm)	200×110×50
その他	重量	645g

MODEL:S-250-24
INPUT:AC110/220V±15%
50/60Hz
OUTPUT:DC24V　　10.4A
対応機種：FL1325LC　他

交換工賃 　　　円

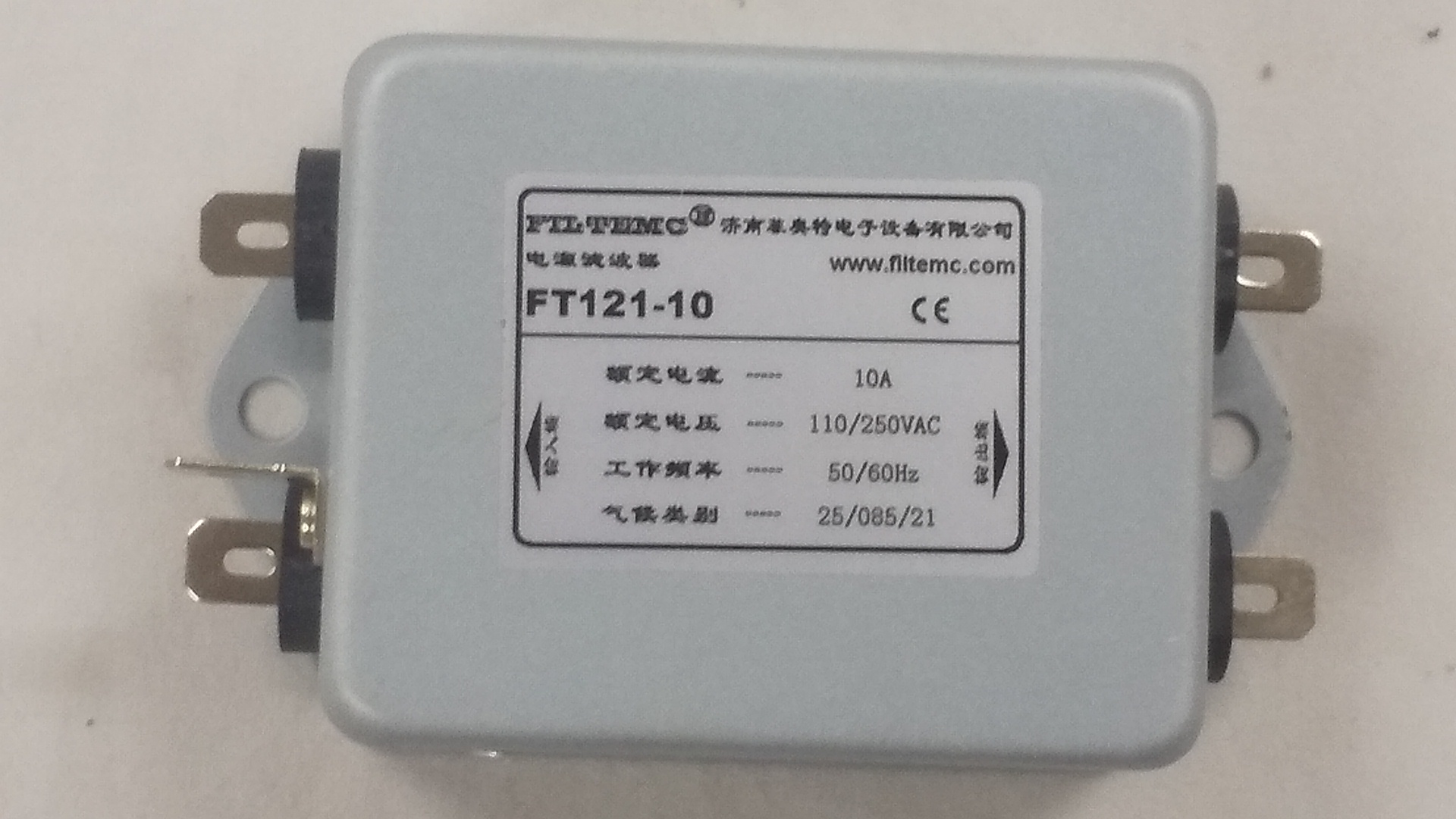

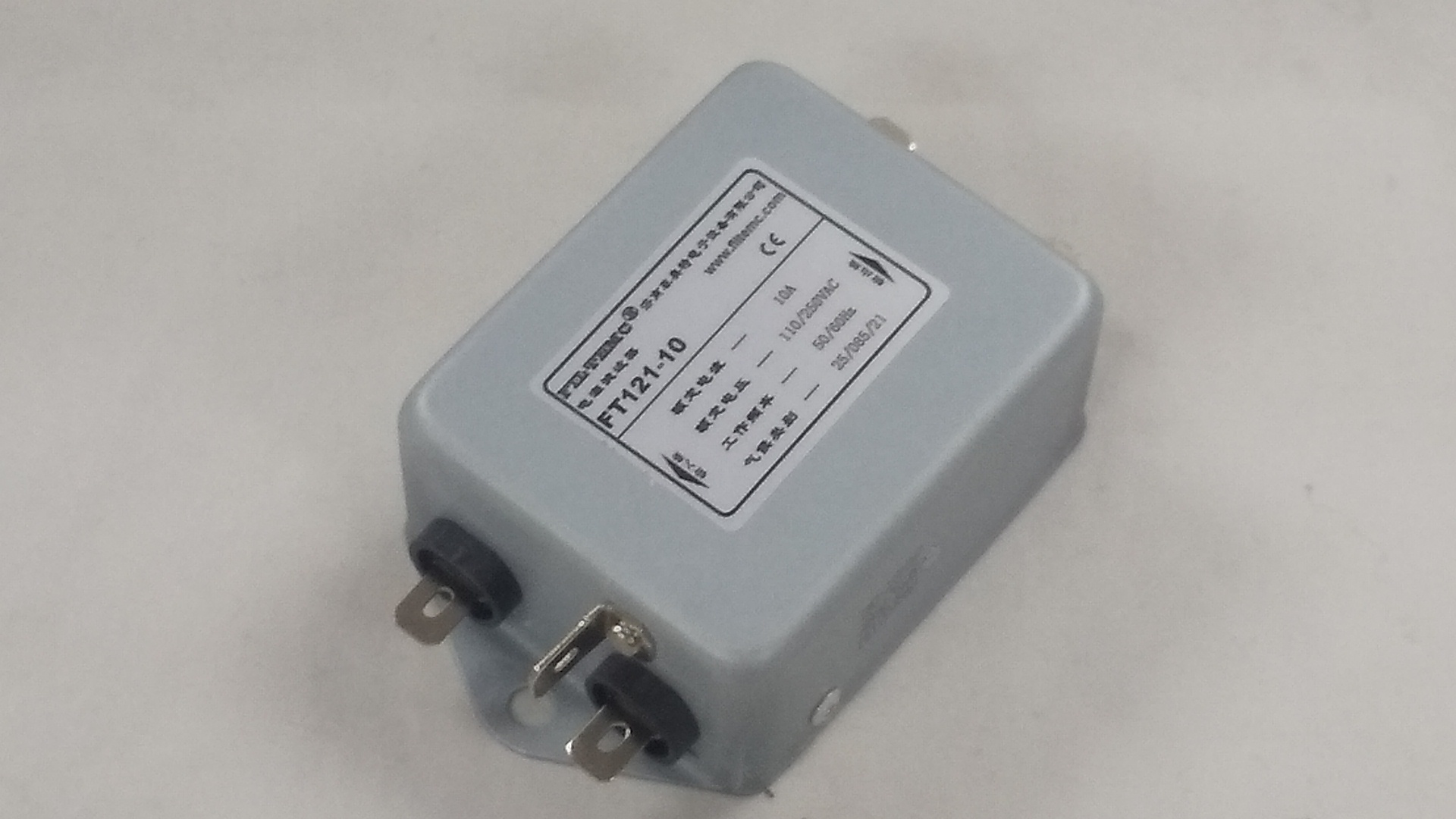

■ 電源フィルター　10A 110/250VAC 50/60Hz 25/085/021

型番

税込価格

FT121-10　　

8,580円

MODEL:FT121-10 I 10A
AC INPUT 110/250VAC
動作周波数 50/60Hz
℃(-)/℃(+)/湿熱試験日数 25/085/21

交換工賃 　　　円
