FLシリーズ用レンズ


■ FLシリーズ用レンズ(レーザーヘッドBT240S03TB対応レンズ)

FLシリーズのレーザーヘッド構造及びレンズについて

FLシリーズのレーザーヘッドの構造上、レンズが6つ存在します。

各箇所によってレンズは異なります。

レンズの交換は、6枚同時に行うことをお勧めしますが、個別の交換も可能です。個別交換の際は、各レンズよく似てるため注意が必要です。

下図(クリックして拡大表示)及び、説明書をよくご覧の上、レンズ交換を行ってください。

レーザヘッドを弊社に送付(送料元払い)し、レーザーヘッド分解清掃依頼をしていただくことも可能です。

レーザーヘッド構図 レーザーヘッド構図
レンズ交換説明書

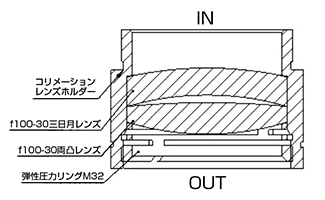

■ コリメーションレンズ

コリメーションレンズ

コリメーションレンズホルダーに装着するレンズです。レンズ装着位置をよく確認の上交換してください。

レンズ名
税込価格

f100-30三日月レンズ
Φ30mm 焦点100mm
19,800

  • f100-30三日月レンズ詳細
  • N:110255AAFBHE0089(d30-3.3K,F100B-P,1064nm)

  • 対応レーザーヘッド
  • BT240S03TB CL100 FL125 Dia30 ModelCG 27.9x4.1


    レンズ名
    税込価格

    f100-30両凸レンズ
    Φ30mm 焦点100mm
    19,800

  • f100-30両凸レンズ詳細
  • N:110255AACBHE0090(d30-F100mm 1064nm 4KW-P)

  • 対応レーザーヘッド
  • BT240S03TB CL100 FL125 Dia30 ModelCG 27.9x4.1

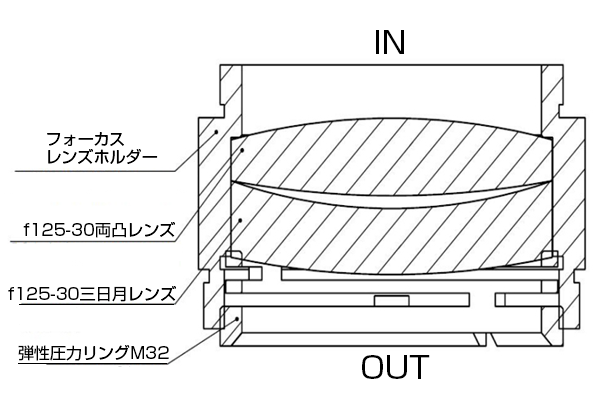

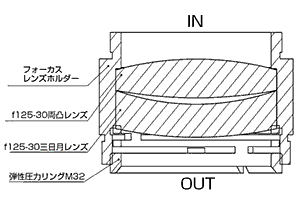

    ■ フォーカスレンズ

    フォーカスレンズ

    フォーカスレンズホルダーに装着するレンズです。レンズ装着位置をよく確認の上交換してください。

    レンズ名
    税込価格

    f125-30三日月レンズ
    Φ30mm 焦点125mm
    19,800

  • f125-30三日月レンズ詳細
  • N:110255AAFBHE0091(d30-F125mm 4KW-P)

  • 対応レーザーヘッド
  • BT240S03TB CL100 FL125 Dia30 ModelCG 27.9x4.1


    レンズ名
    税込価格

    f125-30両凸レンズ
    Φ30mm 焦点125mm
    19,800

  • f125-30両凸レンズ詳細
  • N:110255AACBHE0092(d30-F125mm 4KW-P)

  • 対応レーザーヘッド
  • BT240S03TB CL100 FL125 Dia30 ModelCG 27.9x4.1


    ■ 保護レンズ

    保護レンズ 保護レンズ

    保護レンズは2箇所に装着し、各保護レンズはサイズが異なります。レンズ装着位置をよく確認の上、交換してください。

    レンズ名
    税込価格

    ファースト保護レンズ
    Φ24.9 t=1.5
    5,280

  • ファースト保護レンズ詳細
  • N:211LCG0020(D24.9x1.5-4K,1064nm)
    AR Coated laser Protective Windows(D24.9 T1.5)
    レーザーヘッド上部に装着する保護レンズです。

  • 対応レーザーヘッド
  • BT240S03TB CL100 FL125 Dia30 ModelCG 27.9x4.1

    画像はクリックで拡大表示されます。

    レンズ名
    税込価格

    ファイナル保護レンズ
    Φ27.9 t=4.1
    5,280

  • ファイナル保護レンズ詳細
  • N:211LCG0037(D27.9x4.1-4K,1064nm)
    AR Coated laser Protective Windows(D27.9 T4.1)
    取扱説明書のメンテナンス項に記載されている保護レンズです。
    レーザーヘッド下部に装着します。

  • 対応レーザーヘッド
  • BT240S03TB CL100 FL125 Dia30 ModelCG 27.9x4.1

    画像はクリックで拡大表示されます。

    ■ FLシリーズ用レーザーヘッドレンズクリーニング動画

    ■ FLシリーズ用レーザーヘッドレンズ分解清掃依頼

    FLシリーズのレーザーヘッドレンズ分解清掃を弊社へ依頼する場合は、以下をカートに入れ、注文してください。ご注文完了後、弊社宛にレーザーヘッドを送付願います。

    なお、配送料は各元払いにてお願い致します。

    FLシリーズ用レーザーヘッド
    レンズ分解清掃依頼
    21,780(税込)
