消耗品/交換部品 − FL-LCW 消耗品 ソリッドワイヤー/ワイヤーチューブ/ワイヤーチューブ固定具

軟鋼用ソリッドワイヤー (銅メッキ)

ワイヤー径の選定はレーザー溶接において重要な要素となります。
ワイヤー送り速度＝溶接速度になる為、のど厚の有る溶接、脚長の有る溶接をお求めになる場合は、太いワイヤー径をお選びください。ただし、ワイヤー径が太くなればその分歪が発生しやすくなります(ワイヤーを溶け込ませる十分な熱量が必要なため)。板厚毎に推奨径が異なるので、上記記載されている推奨径をお選び頂く事をお勧めいたします

※ Φ2.0mmはダブルワイヤーフィーダー専用となります

308と308Lの違い
L付はSUS304よりも炭素成分を減らすことで耐粒界腐食性を向上した材料です。通常308LはSUS304Lを溶接する際に使用します。又、L付きでないSUS304の溶接しても良しとされていますが、308ワイヤーでSUS304Lの溶接はNGとされております。

ステンレス鋼用溶接ワイヤー

ワイヤー径の選定はレーザー溶接において重要な要素となります。
ワイヤー送り速度＝溶接速度になる為、のど厚の有る溶接、脚長の有る溶接をお求めになる場合は、太いワイヤー径をお選びください。ただし、ワイヤー径が太くなればその分歪が発生しやすくなります(ワイヤーを溶け込ませる十分な熱量が必要なため)。板厚毎に推奨径が異なるので、上記記載されている推奨径をお選び頂く事をお勧めいたします

※ Φ2.0mmはダブルワイヤーフィーダー専用となります

異種材用ソリッドワイヤー(鉄&ステン用)

ワイヤー送り速度＝溶接速度になる為、のど厚の有る溶接、脚長の有る溶接をお求めになる場合は、太いワイヤー径をお選びください。ただし、ワイヤー径が太くなればその分歪が発生しやすくなります(ワイヤーを溶け込ませる十分な熱量が必要なため)。板厚毎に推奨径が異なるので、上記記載されている推奨径をお選び頂く事をお勧めいたします

※ Φ2.0mmはダブルワイヤーフィーダー専用となります

アルミ溶接用溶接ワイヤー

ワイヤー径の選定はレーザー溶接において重要な要素となります。
ワイヤー送り速度＝溶接速度になる為、のど厚の有る溶接、脚長の有る溶接をお求めになる場合は、太いワイヤー径をお選びください。ただし、ワイヤー径が太くなればその分歪が発生しやすくなります(ワイヤーを溶け込ませる十分な熱量が必要なため)。板厚毎に推奨径が異なるので、上記記載されている推奨径をお選び頂く事をお勧めいたします

※ Φ2.0mmはダブルワイヤーフィーダー専用となります

純チタン／チタン合金レーザー溶接ワイヤーの特徴

純チタンワイヤー（TA1・TA2）

レーザー溶接で扱いやすく、溶け込み・ビードが安定するワイヤーです。
耐食性が非常に高く、薄板や精密補修に向いています。

柔らかく溶接性が良い

海水・薬品に強くサビにくい

薄板・細部の補修に最適

→ 純チタンは加工性・耐食性を重視する溶接におすすめ

チタン合金ワイヤー（TA10・TC4）

合金元素により 強度・硬さ・耐熱性が向上。
溶接後も高い強度を維持でき、機械・構造部品の補修に適します。
■TA10

• 純チタンより強く変形しにくい
• 耐食性も良好
→ 化学設備・配管補修向け

■TC4（Ti-6Al-4V）

• 航空機にも使われる超高強度
• 高負荷・構造材の補修に最適
→ フレーム・金具・機械部品向け

→ チタン合金は強度・剛性・耐熱性が必要な場合におすすめ

チタン素材はチタン純度が高ければよいというわけではありません。用途に適した素材をお選びください。

純チタン・チタン合金について

純チタンワイヤー（特に φ0.8mm）の取り扱いについて
純チタンワイヤーは材質が柔らかく、特に φ0.8mm以下の細径ワイヤーは送給時に変形（クラッシュ）しやすい特性があります。
ワイヤーフィーダーで強い抵抗がかかった場合、送りローラーで滑る・押しつぶされる・波打つなどの症状が発生することがあります。
クラッシュを防ぐために、下記（PDF）をご参照ください。
チタン溶接ワイヤー取り扱いについて

なぜ純チタンワイヤーはクラッシュしやすいのか？

純チタン（TA1・TA2）は非常に柔らかい金属

抗張力も低いため、細線ではフィーダー圧に負けやすい

ワイヤーフィーダーの送りローラーで滑り・圧潰・座屈が起こりやすい

曲がりグセがあると、ガイド内で抵抗が発生 → さらにクラッシュしやすい

チタン溶接ワイヤーの価格について
Q. 太いのが安いのはどうしてですか？
A. 板を切断してワイヤーにするため細いほうが高くなります。

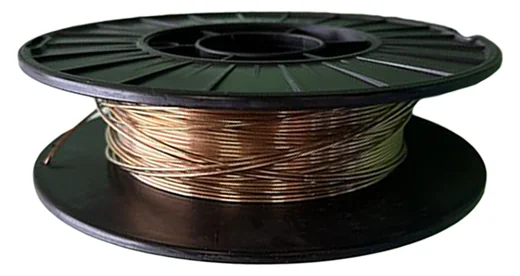

自動車ボディの薄板接合などに適した、シリコンブロンズ系のレーザーブレージング用ワイヤーです。

S211は銅（Cu）をベースにシリコン（Si）を含む合金ワイヤーで、鋼板などの母材を極力溶融させず、ワイヤーをレーザーで溶かして接合するレーザーブレージングに使用できます。

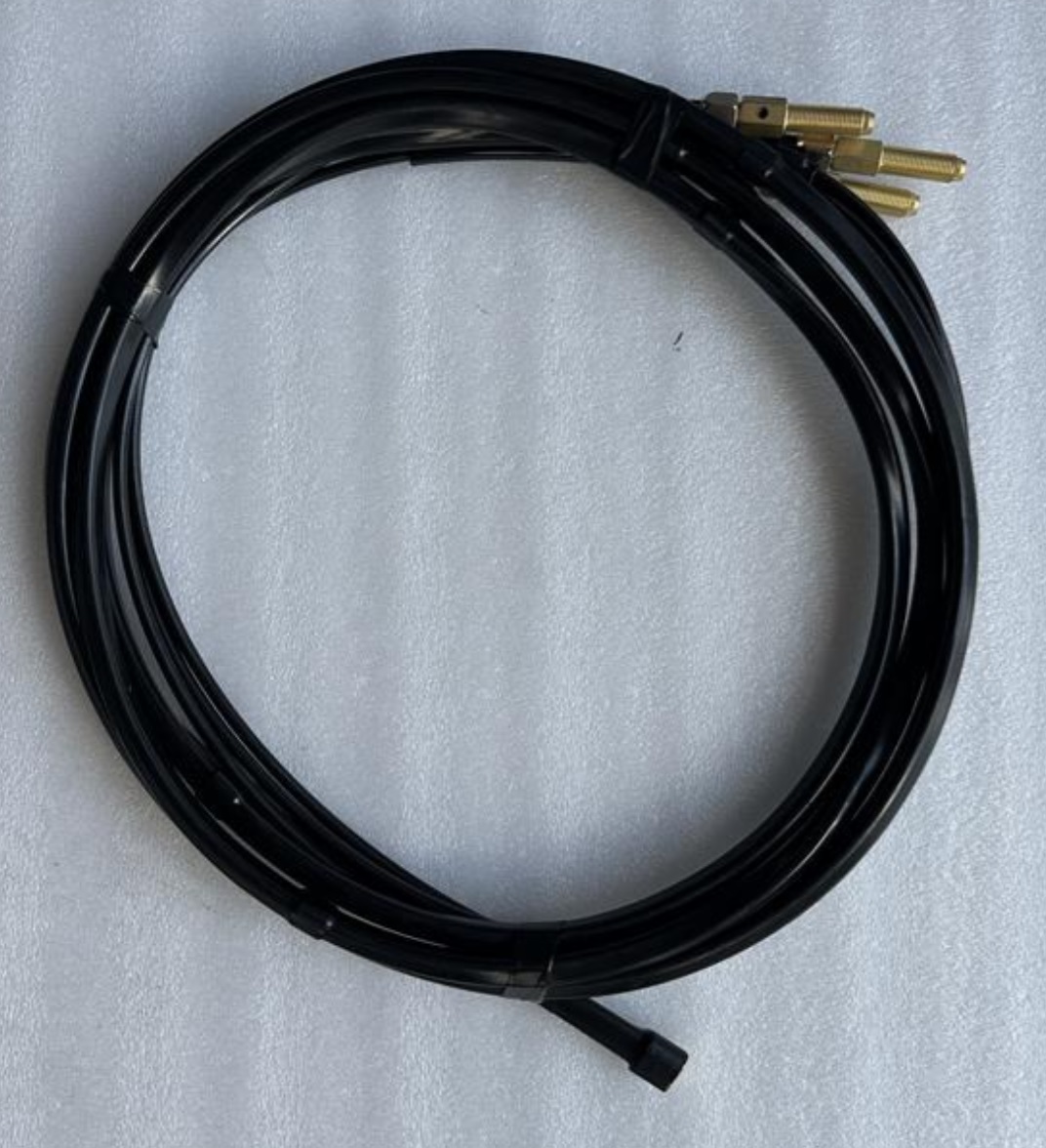

ワイヤー供給本数1本専用のチューブです

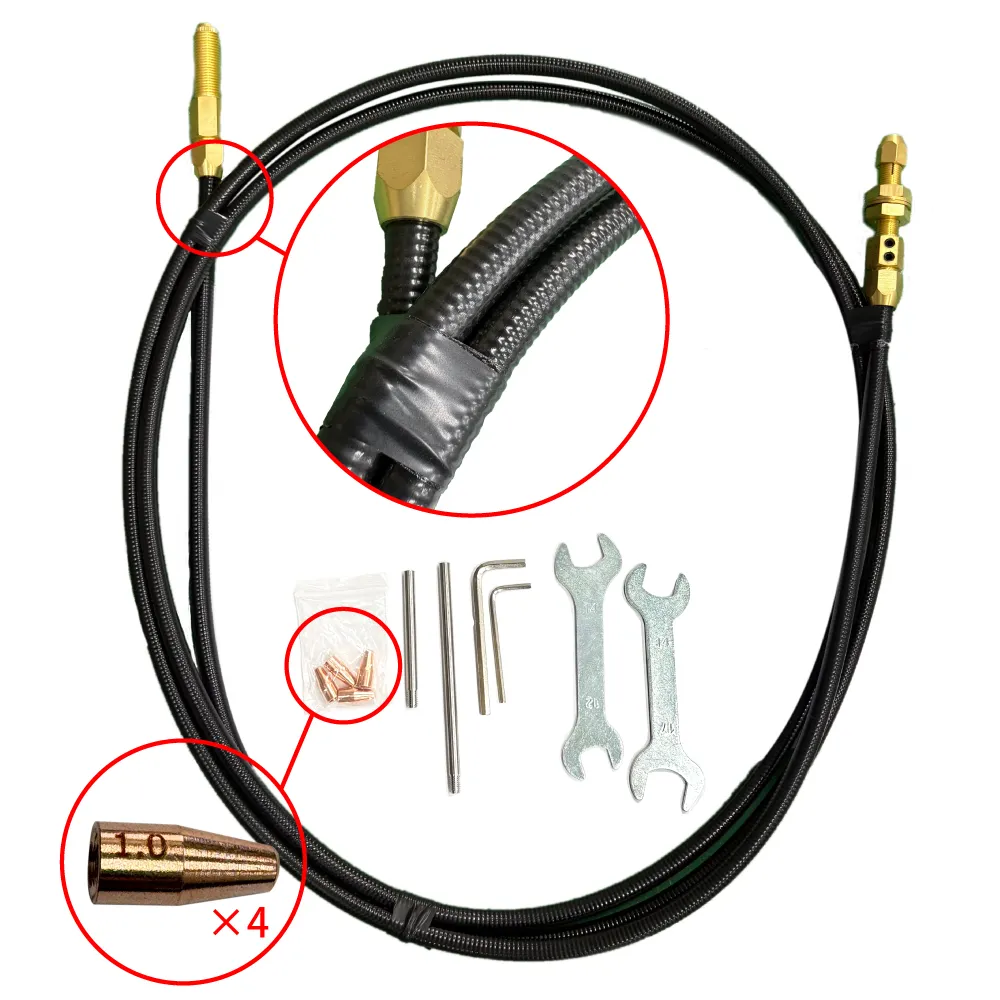

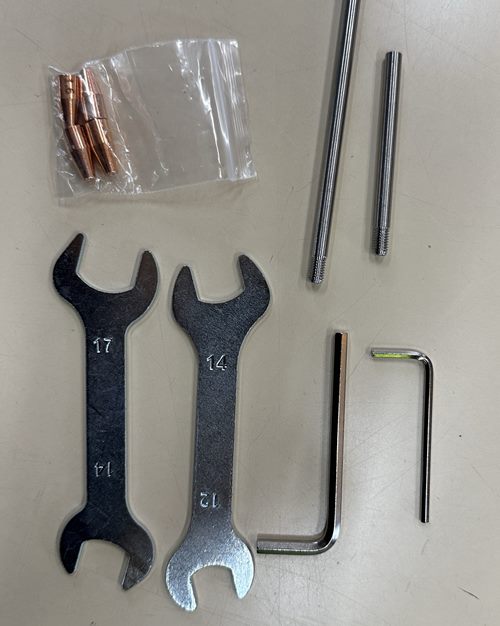

■ ワイヤーチューブアセンブリ（付属品）
交換・調整に必要な「ワイヤーチューブアセンブリ」が付属します。
内容：スパナ2本（17/14・14/12）／六角レンチ2本／ロッド2本／ワイヤーノズル4個（Φ0.8・Φ1.0・Φ1.2・Φ1.6 各1個）

鉄、ステンなどの比較的固い素材のワイヤーの使用最適です。
必要な長さに応じて選択して下さい。

注意：長ければ長いほどワイヤーチューブの湾曲具合で上手く供給されないリスクがあります。

長さ：3m、5m、6m、8m（最長8m）

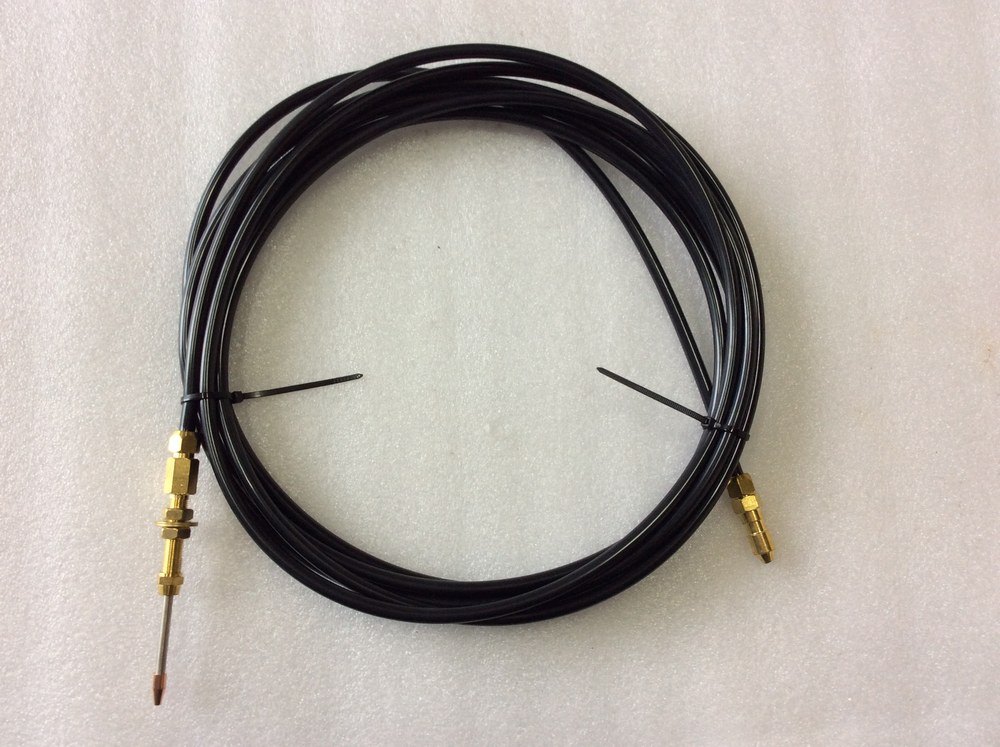

鉄・ステンレス溶接用のワイヤーチューブと固定具をまとめたセットです。チューブを交換する際は固定具もあわせて必要になるため、セットで手配することで買い忘れを防げます。

■ セット内容（2点）
�@ 鉄・ステンレス用 ワイヤーチューブ（スプリングライナー入り）　×1本　… 長さは下の表で選択します
�A ワイヤーチューブ固定具　×1個　… レーザー出力により形状が異なります
　※ �@のチューブには「ワイヤーチューブアセンブリ」（スパナ2本／六角レンチ2本／ロッド2本／ワイヤーノズル4個）が付属します

■ 選び方（2ステップ）
1. 長さを決める　… 3m / 5m / 6m / 8m（最長8m）
2. お使いの機種の出力を選ぶ　… 1500W/2000W用 または 3000W用

長さ：3m、5m、6m、8m（最長8m）

送給ローラーは別売りです。Ｖ溝（鉄・ステンレス用）はワイヤーフィーダーに標準で備わっています。

注意：長ければ長いほどワイヤーチューブの湾曲具合で上手く供給されないリスクがあります。

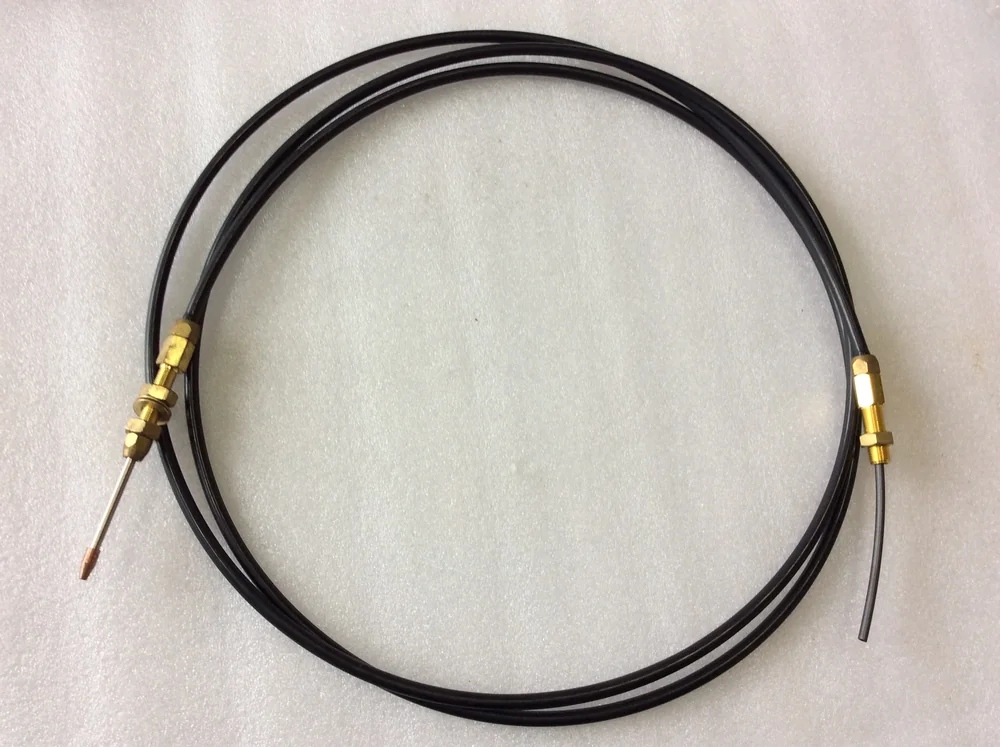

アルミ溶接専用のワイヤーチューブです。標準で付属しているチューブとは異なり、アルミ素材などの柔らかいワイヤーを使用した際の供給時の引っかかりや ワイヤーフィーダー内での絡まりを防ぎます。

■ ワイヤーチューブアセンブリ（付属品）
交換・調整に必要な「ワイヤーチューブアセンブリ」が付属します。
内容：スパナ2本（17/14・14/12）／六角レンチ2本／ロッド2本／ワイヤーノズル4個（Φ0.8・Φ1.0・Φ1.2・Φ1.6 各1個）

長さ : 3m、5m（最長5m）

アルミ溶接に必要な3点をまとめたセットです。アルミワイヤーは材質が柔らかいため、鉄・ステンレス用のチューブやＶ溝ローラーのままでは、送給時に引っかかりやワイヤーの潰れが起きやすくなります。下記3点をまとめて交換することで、個別に買い揃えるより手配漏れなくアルミ溶接に対応できます。

■ セット内容（3点）
�@ アルミ溶接用 ワイヤーチューブ　×1本　… 種類・長さは下の表で選択します
�A ワイヤーチューブ固定具　×1個　… レーザー出力により形状が異なります

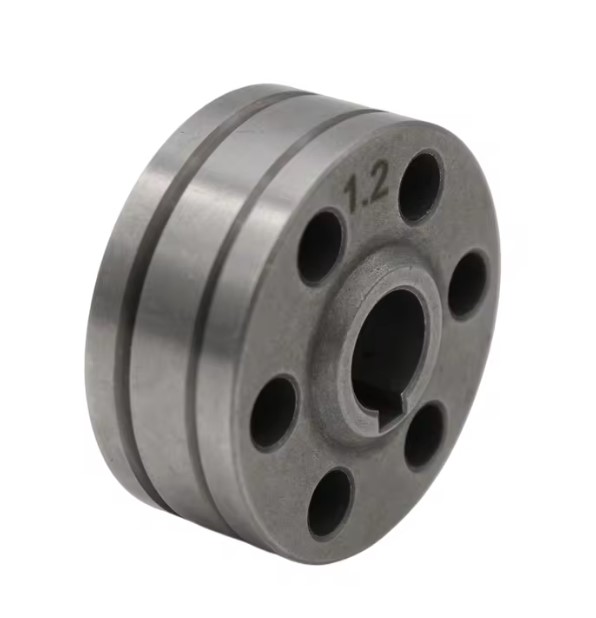

�B Ｕ溝送給ローラー　×4個　… 0.8/1.0mm が2個、1.2/1.6mm が2個
�C ワイヤーチューブアセンブリ　×1式　… スパナ2本／六角レンチ2本／ロッド2本／ワイヤーノズル4個

■ 選び方（3ステップ）
1. 長さを決める　… 3m または 5m（最長5m）
2. チューブの種類を決める
　・樹脂ライナー入り　… 標準タイプ
　・樹脂&スプリングライナー入り　… スプリング入りのため、チューブの湾曲を抑制できます
3. お使いの機種の出力を選ぶ　… 1500W/2000W用 または 3000W用

長さ : 3m、5m（最長5m）

5mは「樹脂ライナー入り」のみのご用意です。

Ｕ溝ローラーは、アルミワイヤー使用時の擦れや摩擦を軽減してスムーズに送給するためのものです。Ｖ溝（鉄・ステンレス用）は標準でワイヤーフィーダーに備わっています。

ダブルワイヤーフィーダーでアルミ溶接を行うために必要な3点をまとめたセットです。アルミワイヤーは材質が柔らかいため、鉄・ステンレス用のチューブやＶ溝ローラーのままでは、送給時に引っかかりやワイヤーの潰れが起きやすくなります。下記3点をまとめて交換することで、個別に買い揃えるより手配漏れなくアルミ溶接に対応できます。

■ セット内容（3点）
�@ ダブルワイヤー用 アルミ用ワイヤーチューブ　×1本　… 長さは下の表で選択します
�A ダブルワイヤー用 ワイヤー固定具　×1個　… ダブル共通のため出力別の区分はありません
�B Ｕ溝送給ローラー　×4個　… 1.2/1.6mm が4個

■ 選び方
長さを選ぶだけです　… 3m または 5m（最長5m）
シングル用セットと違い、チューブの種類やレーザー出力による区分はありません。

長さ : 3m、5m（最長5m）

本セットは LCW-Sタイプ：SUP-21T / SUP-31T（SUPブランド）共通でご使用いただけます。

使用するワイヤー径に応じてダブル用のワイヤーノズルを別途ご購入下さい。

シングルワイヤー用のチューブ・固定具とは別部品です。ダブルワイヤーフィーダーを搭載した機体でご使用ください。

Ｕ溝ローラーは、アルミワイヤー使用時の擦れや摩擦を軽減してスムーズに送給するためのものです。Ｖ溝（鉄・ステンレス用）は標準でワイヤーフィーダーに備わっています。
