高耐熱コンポジット・レーザー遮光カーテン

本製品は、ドイツのレーザー安全分野において最も権威のある試験機関の一つであるECS（European Certification Service）による認証試験を受けており、レーザー防護バリアの欧州規格 EN 12254:2010+AC:2011 に基づく適合証明（Certificate of Compliance・有効期限 2031年1月）を取得しております。あわせて IEC 60825-4 に基づく PEL 試験報告書も取得しています。以下は製品の認証証明書です。

認証証明書（EN 12254）

技術規格書（PDF）

※窓プレート（観測窓）の認証証明書は、お問い合わせいただければ個別にお送りします。

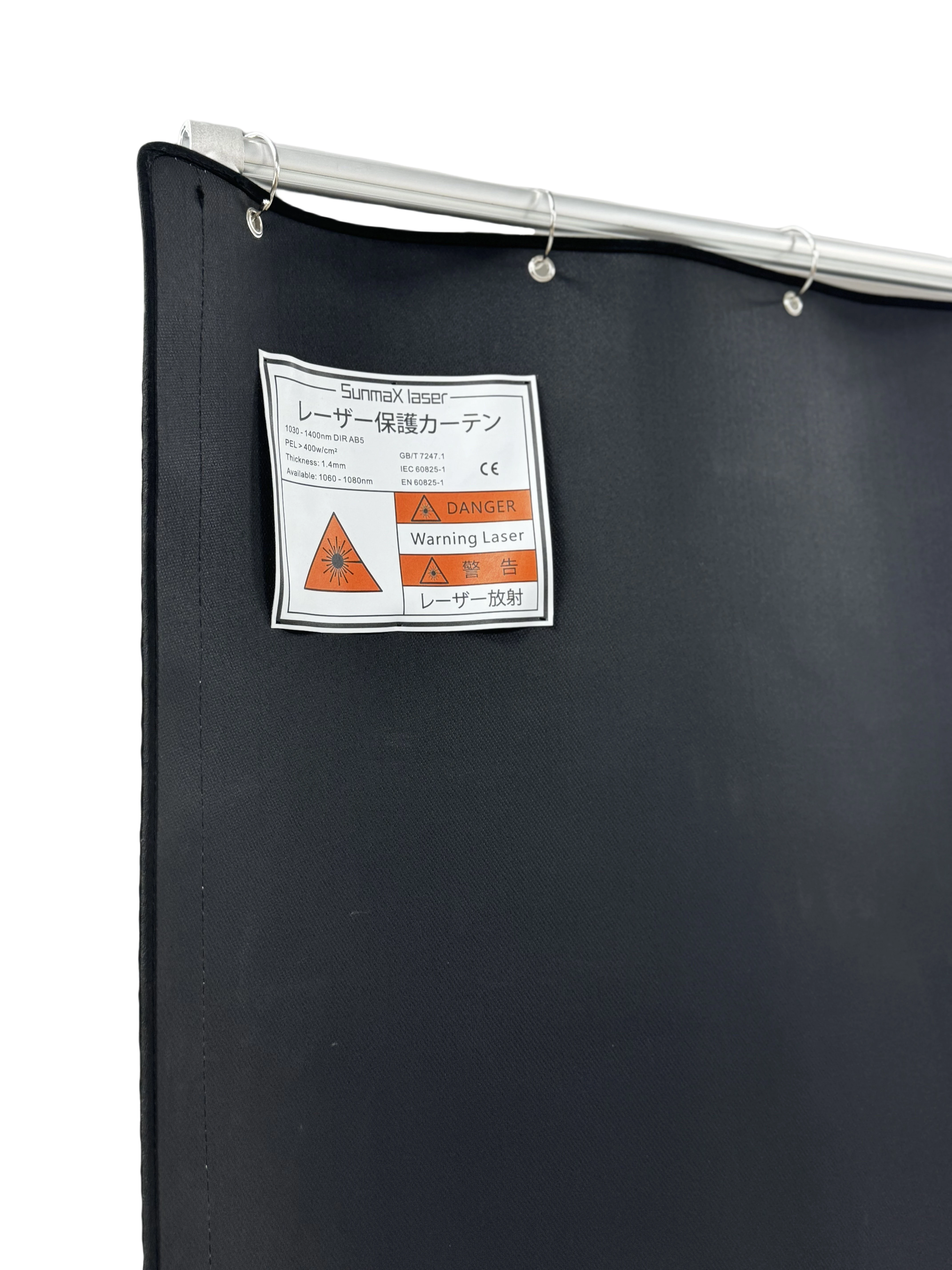

高耐熱コンポジット・レーザー遮光カーテン

高耐熱コンポジット・レーザー遮光カーテン

製品名	価格
高耐熱コンポジットレーザー遮光カーテン【窓なし】型番：HRCLB-C	135,000/１枚税込148,500円

下記の送料も購入個数分、併せてカートに入れて注文をして下さい。

レーザー遮光カーテンは反発性があるため、丸めて保管することを推奨します。

本製品は、高温環境やレーザー作業エリアの安全確保を目的に開発された、
繊維強化複合材（fiber reinforced composite）を使用した高性能カーテンです。なお、本製品はフレームおよびキャスターとのセット販売となります。

強力な熱反射・吸収性能を発揮し、レーザーや溶接による高温スパッタにも優れた耐性を示します。
難燃性に優れ、燃焼拡大を防止。高温下でも変形・劣化が極めて少ない構造を実現しています。

軽量ながらも高い剛性を持ち、可搬式フレームにも容易に装着可能。
レーザー加工機周辺の遮光・防炎・安全管理対策に最適です。

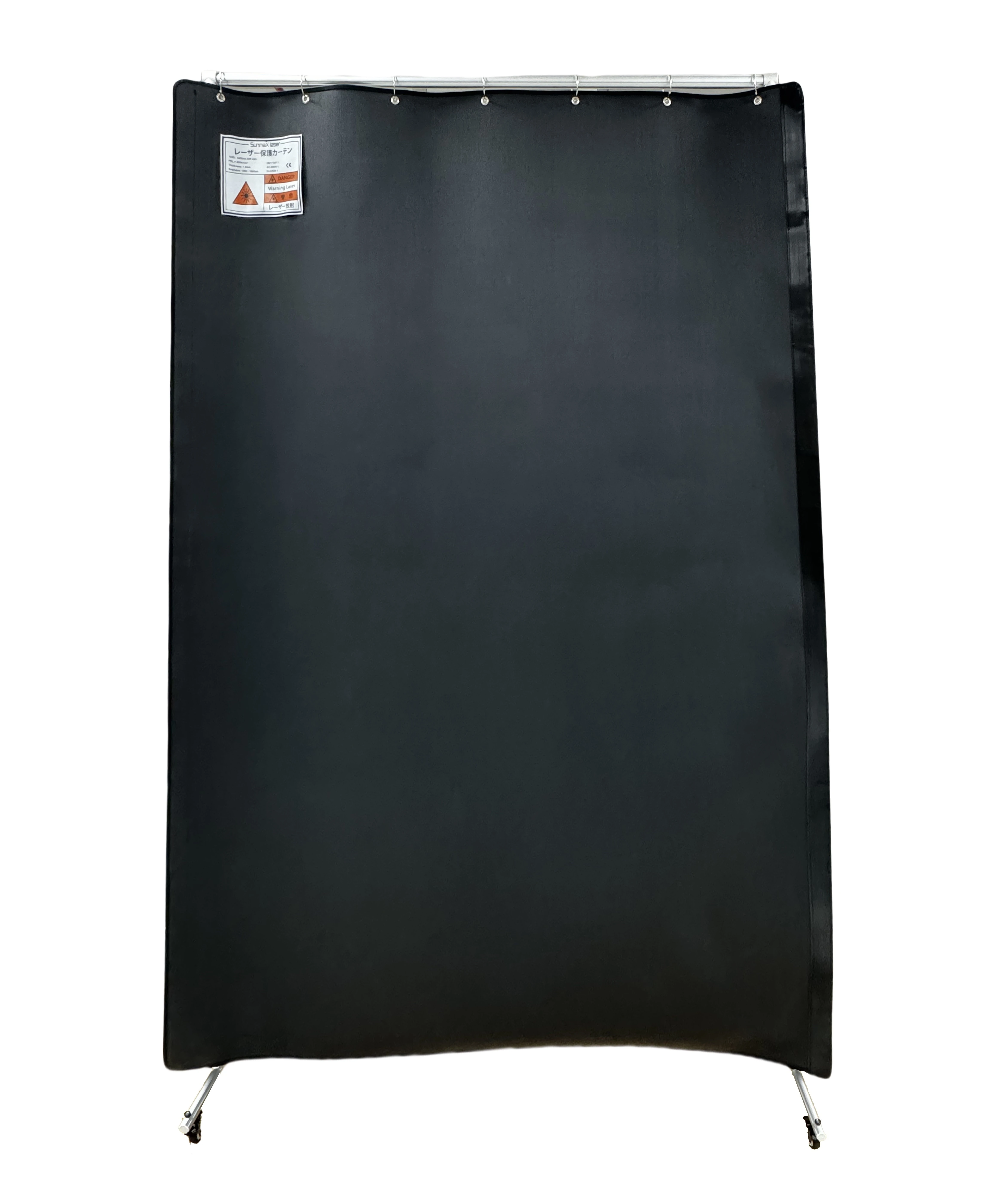

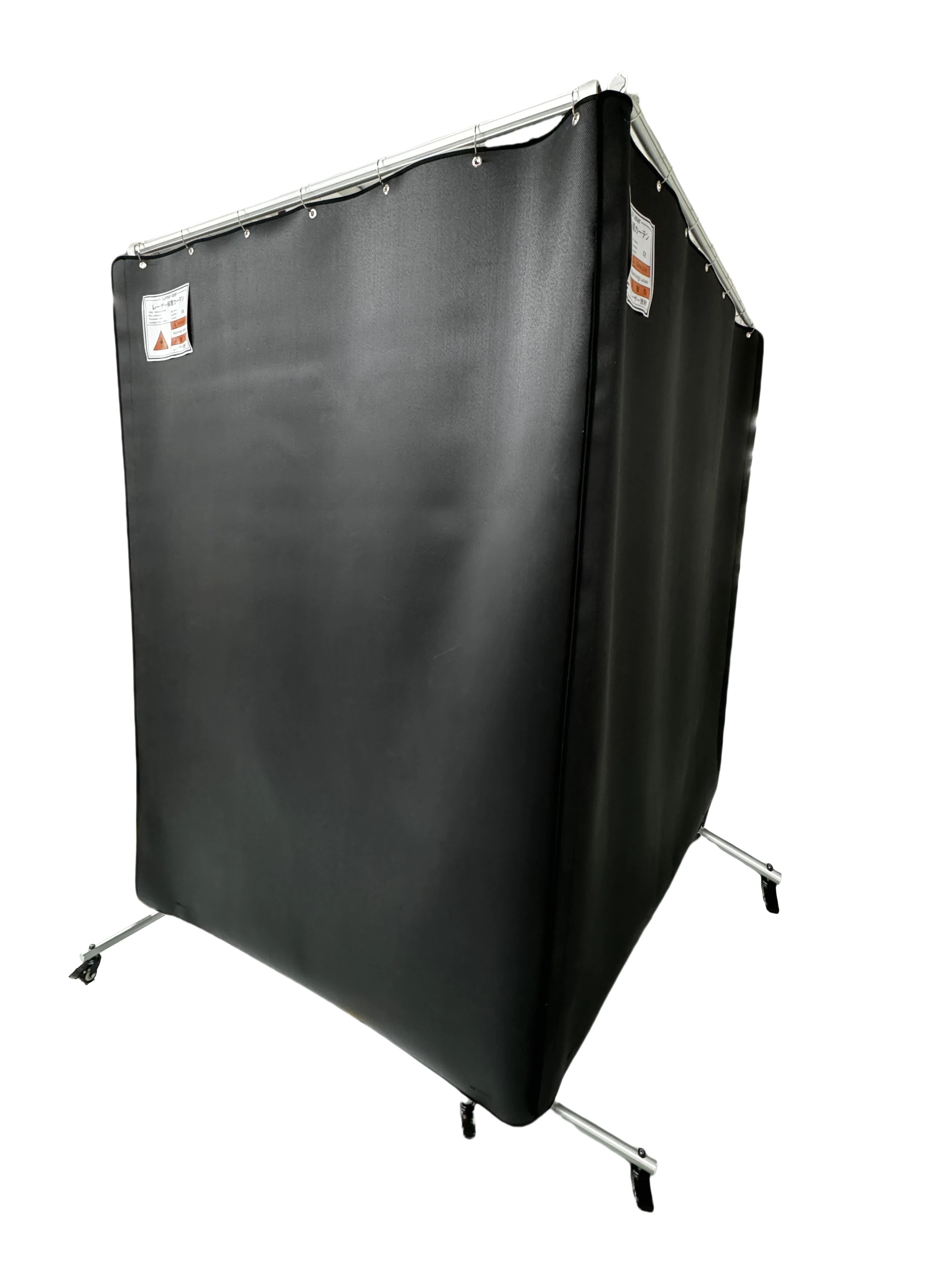

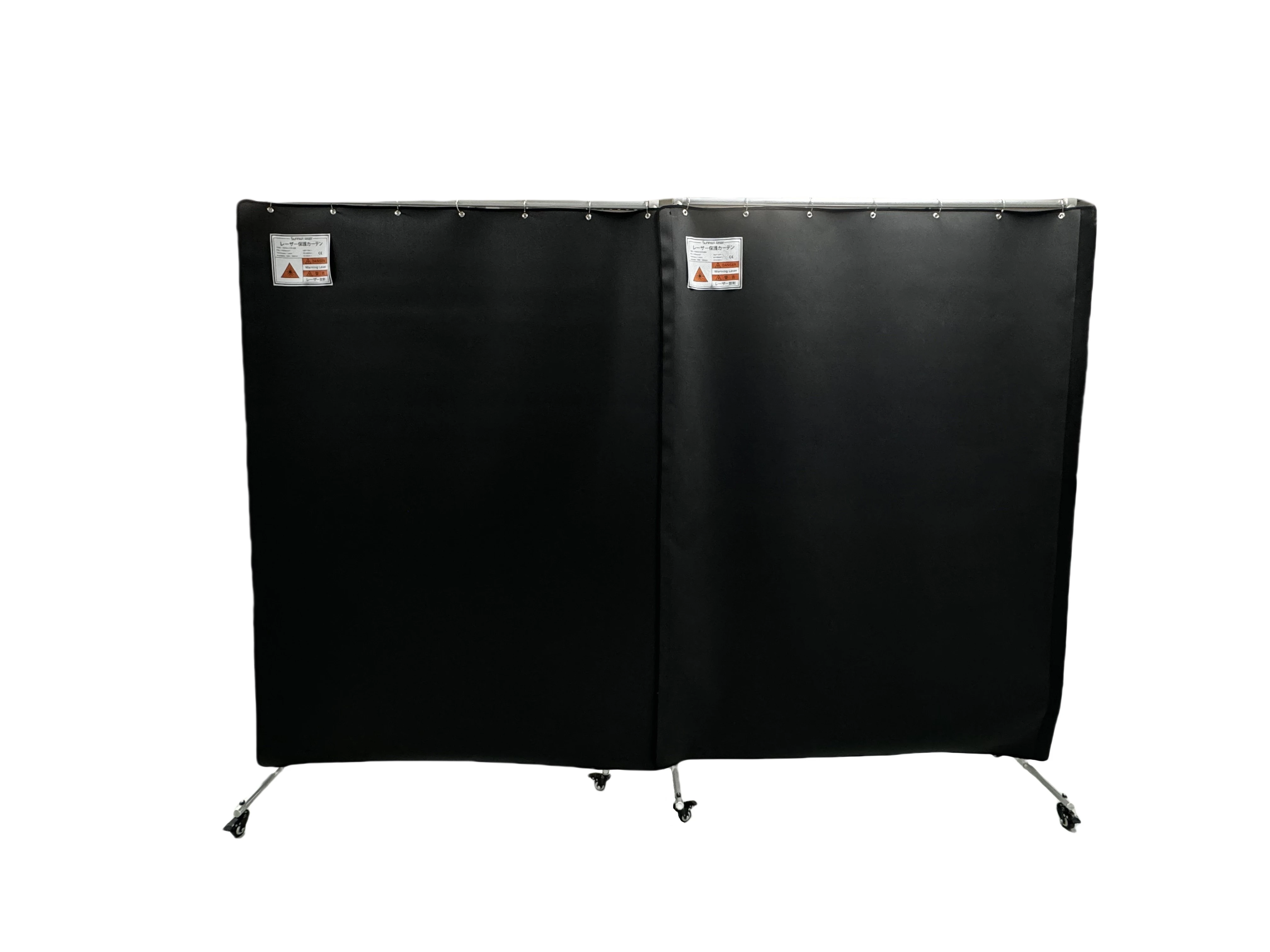

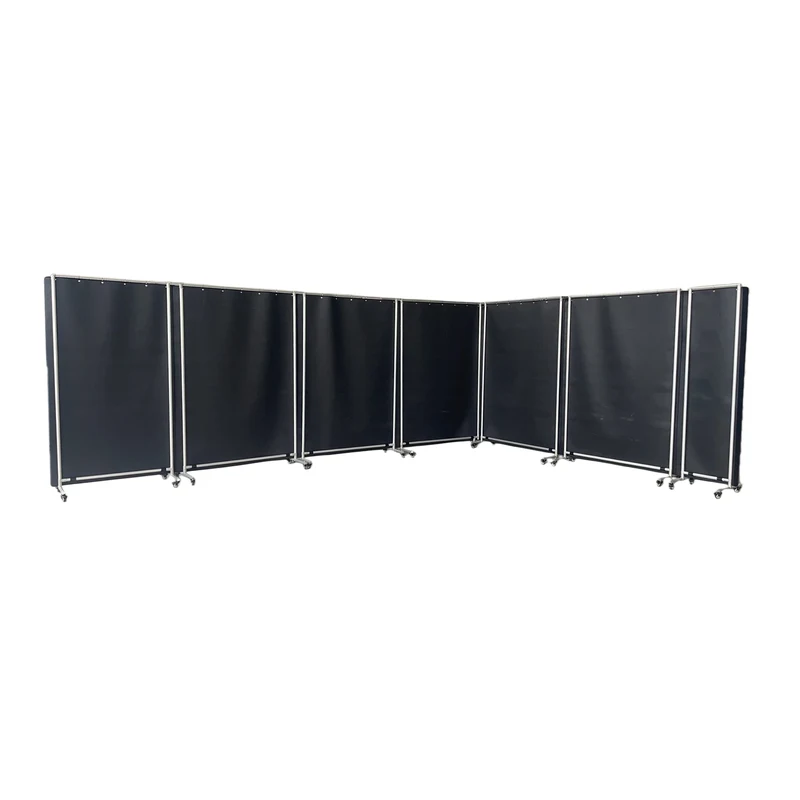

一枚当たり1.5m x 2mのサイズです。窓ナシ・窓付きどちらも連結可能です。

■ 素材・構造について
本カーテンの素材は、繊維強化複合材（fiber reinforced composite）です。連続1000℃／瞬間1300℃の耐熱性と難燃性を備え、高温スパッタや熱を受け止めます。軽量で取り回しやすい素材です。

・型番：HRCLB-C
・外寸:1500×2000mm
・ハトメサイズ：Φ10mm
・ハトメ間隔(ピッチ)：215mm
・ハトメ数：7個

＊特長＊

繊維強化複合材で高温・スパッタ耐性抜群
難燃性素材により延焼を防止
軽量設計で移動・設置が容易
各種レーザー加工・溶接ブースに対応
CE適合／安全基準クリア

＊用途例＊

レーザー加工機・溶接機周辺の遮光・防火カーテン
工場内の作業エリア区画・安全管理エリアの仕切り
高温環境下での防炎シールド用途

送料：高耐熱コンポジット・レーザー遮光カーテン【窓なし】

※納品設置操作講習と同時購入の場合、送料は無料です（送料をカートに入れる必要はありません）。

【ご注意】送料無料は、弊社商用車で本体と一緒に同時納品する場合に限ります。別納品となる場合や、飛行機移動での納品の場合は別途送料がかかります。

※同時購入でない場合は地域ごとの送料が別途加算されます。2枚目以降は送料が半額になります。送料表で枚数を選んで「カートへ」を押すと、カーテン本体（枚数分）と送料（1枚目通常＋2枚目以降半額）が自動でまとめてカートに入ります。
（例・北海道【窓なし】：1枚 6,000円／2枚 9,000円／3枚 12,000円）

地域	都道府県名	送料
北海道	北海道	6,000 税込6,600円 2枚目以降 +3,000円/枚
東北地方	青森県岩手県宮城県秋田県山形県福島県	5,200 税込5,720円 2枚目以降 +2,600円/枚
関東地方	茨城県栃木県群馬県埼玉県千葉県東京都神奈川県	4,000 税込4,400円 2枚目以降 +2,000円/枚
中部地方	新潟県富山県石川県福井県山梨県長野県静岡県	3,900 税込4,290円 2枚目以降 +1,950円/枚
東海地方	愛知県岐阜県三重県	3,700 税込4,070円 2枚目以降 +1,850円/枚
近畿地方	滋賀県京都府大阪府兵庫県奈良県和歌山県	3,900 税込4,290円 2枚目以降 +1,950円/枚
中国地方	鳥取県島根県岡山県広島県山口県	4,200 税込4,620円 2枚目以降 +2,100円/枚
四国地方	徳島県香川県愛媛県高知県	4,200 税込4,620円 2枚目以降 +2,100円/枚
九州地方	福岡県佐賀県長崎県熊本県大分県宮崎県鹿児島県	5,200 税込5,720円 2枚目以降 +2,600円/枚
沖縄離島	沖縄県その他離島	6,700 税込7,370円 2枚目以降 +3,350円/枚

高耐熱コンポジット・レーザー遮光カーテン【窓付き】

高耐熱コンポジット・レーザー遮光カーテン

製品名	価格
高耐熱コンポジットレーザー遮光カーテン【窓付き】型番：HRCLB-CW	144,000 税込158,400円

下記の送料も購入個数分、併せてカートに入れて注文をして下さい。

レーザー遮光カーテンは反発性がります。窓部分は曲げることができないため、押し付けないように畳んで保管してください。

繊維強化複合材（fiber reinforced composite）を使用した高性能カーテンにファイバーレーザー対応の観測用窓が付いています。なお、本製品はフレームおよびキャスターとのセット販売となります。

一枚当たり1.5m x 2mのサイズです。窓ナシ・窓付きどちらも連結可能です。

・型番：HRCLB-CW
・外寸:1500×2000mm
・ハトメサイズ：Φ10mm
・ハトメ間隔(ピッチ)：215mm
・ハトメ数：7個

・厚さ：1.4mm（目付約1,750-1,800g/m2・1枚約6.2kg）
・耐熱：連続1000℃／瞬間1300℃
・対応波長：316-11000nm（UV・可視・ファイバー1064nm・CO2 10.6μm まで対応）
・PEL（最大許容露光量）：>500W/cm2（1080nm・スポット径1mm・照射100秒）
・防護等級（EN 12254）：DIR AB6＋IR AB7（316-1030nm）／D AB5＋IR AB8（>1030-1400nm）／DI AB3（1400-11000nm LP）
　（LCW・CLC等ファイバーレーザー1030-1400nm帯＝D AB5＋IR AB8）
・認証：ECS GmbH（ドイツ・Notified Body 1883）EN 12254:2010+AC:2011 適合証明（有効期限 2031年1月）
・試験報告：IEC 60825-1／IEC 60825-4／IEC TR 60825-13／GB/T 7247.4（PEL試験報告書）
・CE規格適合

【観測窓（窓プレート）】
・材質：PMMA（アクリル）製レーザー防護ウィンドウ（型式 LP-YLW）
・対応波長：930-1100nm（1060-1090nm帯ファイバーレーザー用）／可視光透過率約23%
・光学濃度：930-1050nm OD>6／1050-1100nm OD>7
・防護等級（EN 12254）：930-1050nm D AB6＋IR AB7／1050-1100nm D AB5＋IR AB7
・認証：ECS GmbH EN 12254:2010+AC:2011 適合証明（有効期限 2029年12月）
　※窓部の防護対象は930-1100nm（ファイバーレーザー）です。CO2レーザー等それ以外の波長でご使用の場合は【窓なし】HRCLB-Cをお選びください。

送料：高耐熱コンポジット・レーザー遮光カーテン【窓付き】

※納品設置操作講習と同時購入の場合、送料は無料です（送料をカートに入れる必要はありません）。

地域	都道府県名	送料
北海道	北海道	15,300 税込16,830円 2枚目以降 +7,650円/枚
東北地方	青森県岩手県宮城県秋田県山形県福島県	12,600 税込13,860円 2枚目以降 +6,300円/枚
関東地方	茨城県栃木県群馬県埼玉県千葉県東京都神奈川県	8,100 税込8,910円 2枚目以降 +4,050円/枚
中部地方	新潟県富山県石川県福井県山梨県長野県静岡県	7,800 税込8,580円 2枚目以降 +3,900円/枚
東海地方	愛知県岐阜県三重県	6,600 税込7,260円 2枚目以降 +3,300円/枚
近畿地方	滋賀県京都府大阪府兵庫県奈良県和歌山県	7,300 税込8,030円 2枚目以降 +3,650円/枚
中国地方	鳥取県島根県岡山県広島県山口県	8,800 税込9,680円 2枚目以降 +4,400円/枚
四国地方	徳島県香川県愛媛県高知県	9,100 税込10,010円 2枚目以降 +4,550円/枚
九州地方	福岡県佐賀県長崎県熊本県大分県宮崎県鹿児島県	12,600 税込13,860円 2枚目以降 +6,300円/枚
沖縄離島	沖縄県その他離島	18,400 税込20,240円 2枚目以降 +9,200円/枚
