GS・RS・RD用レーザー電源のタイプ別サイズ
GS・RS・RD用レーザー電源のタイプ別のサイズ・形状を説明いたします。
それぞれのタイプは固定用のネジ穴位置が異なるため、互換性はありません。
Aタイプ / Bタイプは銀色の筐体に青色のビニール皮膜が施されています。皮膜を剥がさない限り、「青色」です。皮膜を剥がすると「銀色」です
Cタイプ / Dタイプは、筐体が黒色です。
筐体の色で、A・BタイプとC・Dタイプを見分けられます。

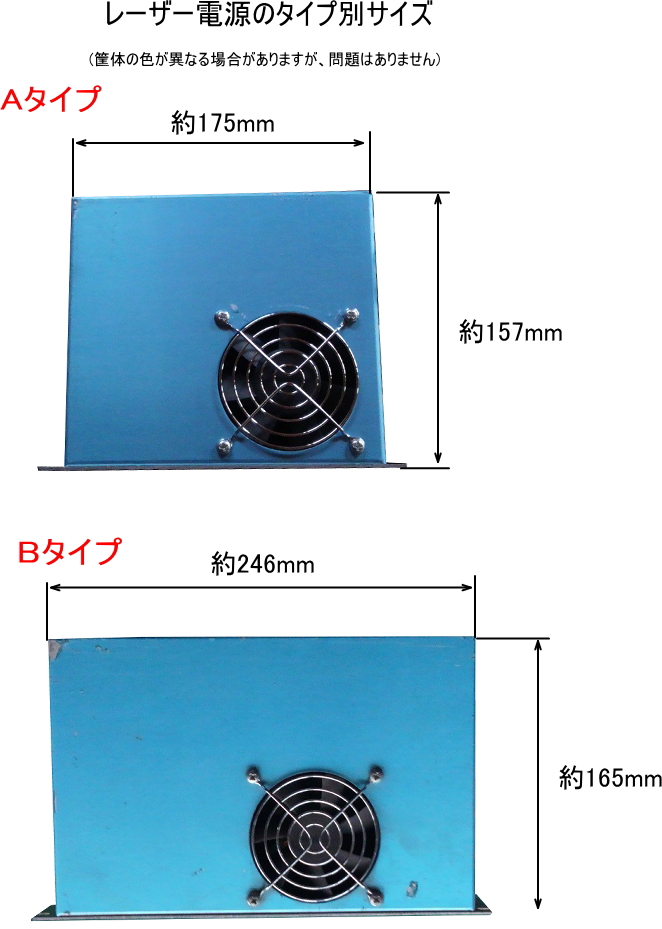

Aタイプ / Bタイプの差異は、ファン側から見た外形サイズのみが異なります。すでにGS・RS・RDシリーズを所有しており、交換する場合はこちらを参照していただき、2辺のサイズのみで確認していただくと、容易に判断ができます。
Cタイプ / Dタイプの差異は、サイズを確認してください。デジタルディスプレイの有無では判断しないでください。
150W用レーザー電源については、Eタイプ、Fタイプをそれぞれ参照してください。
各タイプサイズは以下の通りです。
Aタイプ
上面
![](images/ab31.jpg)
※ 以降、上の画像をもとに、各面を指定します。
右面
![](images/ab32.jpg)
左面
![](images/ab33.jpg)
手前面
![](images/ab34.jpg)
後面
![](images/ab35.jpg)
底面
![](images/ab36.jpg)
重量 : 3.0 Kg
Bタイプ
上面
![](images/ab07.jpg)
※ 以降、上の画像をもとに、各面を指定します。
右面
![](images/ab08.jpg)
左面
![](images/ab09a.jpg)
![](images/ab09b.jpg)
![](images/ab09c.jpg)
手前面
![](images/ab10a.jpg)
![](images/ab10b.jpg)
後面
![](images/ab11.jpg)
底面
![](images/ab12a.jpg)
![](images/ab12b.jpg)
Cタイプ
上面
![](images/ab13.jpg)
※ 以降、上の画像をもとに、各面を指定します。
後面
![](images/ab14.jpg)
手前面
![](images/ab15.jpg)
右面
![](images/ab16.jpg)
左面
![](images/ab17.jpg)
底面
![](images/ab18.jpg)
Dタイプ
上面
![](images/ab19.jpg)
※ 以降、上の画像をもとに、各面を指定します。
後面
![](images/ab20.jpg)
手前面
![](images/ab21.jpg)
右面
![](images/ab22.jpg)
左面
![](images/ab23.jpg)
底面
![](images/ab24.jpg)
