    FL-LCW 消耗品 焦点レンズ/保護レンズ/反射レンズ/レンズケース/シールリング/洗浄キット

    FL-LCWシリーズSタイプ、レーザーガン構造及びパーツ名所について

    FL-LCWのレーザーガンの構造上、レンズが4つ存在します。

    各箇所によってレンズは異なります。

    ASタイプダブルワイヤー用ノズル

    ◆ お手持ちのレーザーガンをご確認ください

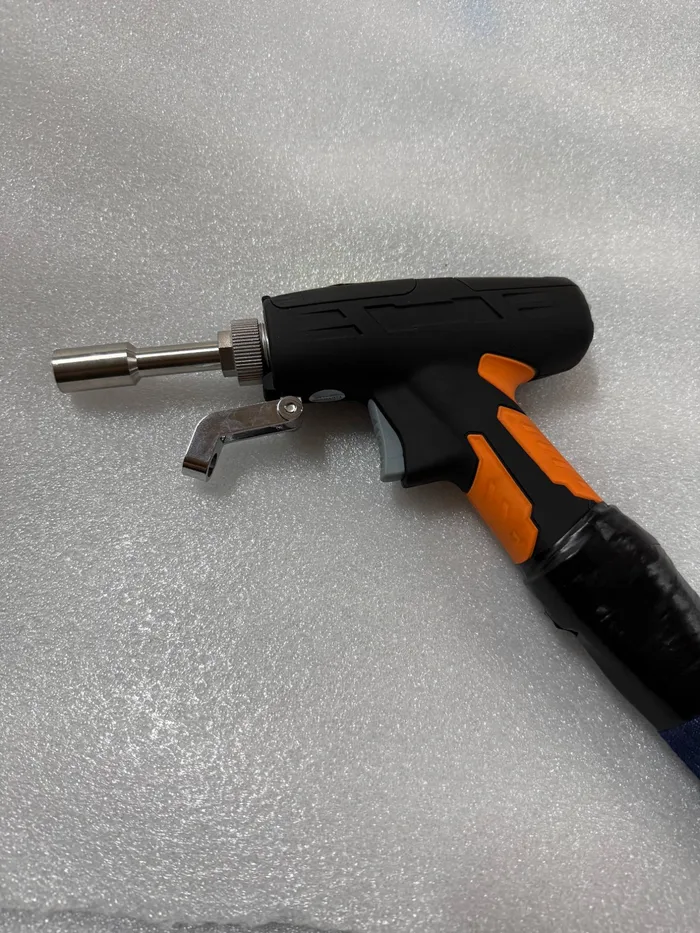

    Ｓタイプ（21T） レーザーガン 実物写真

    Ｓタイプ（21T）

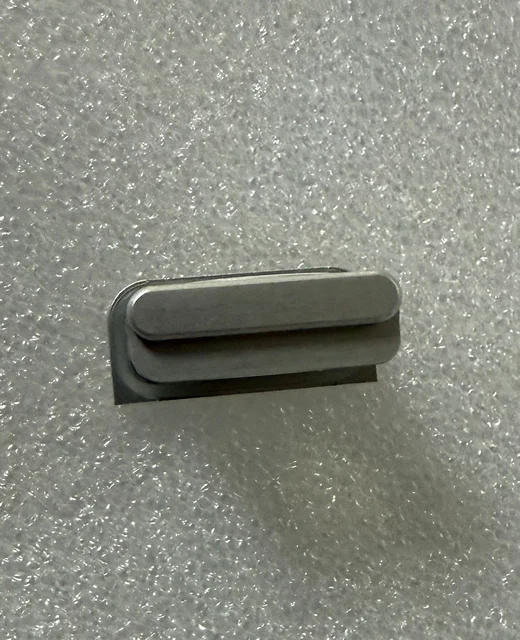

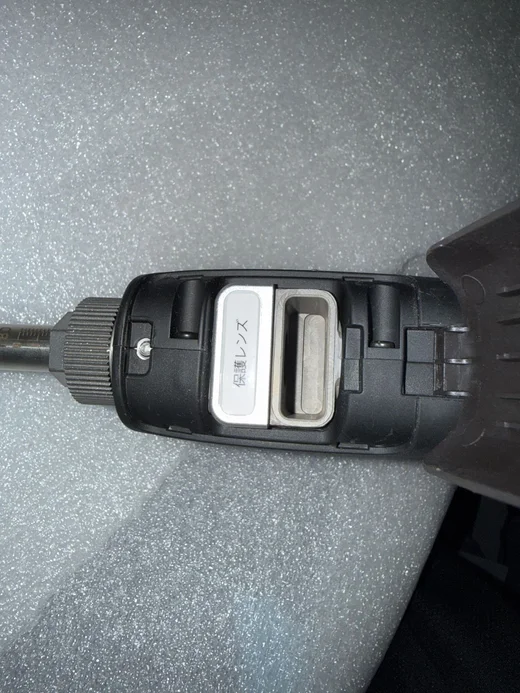

    Ｓタイプ（21T） 洗浄用焦点レンズＳタイプ（21T） 保護レンズホルダーＳタイプ（21T） 保護レンズ差し込み口

    実物写真（クリックで拡大）

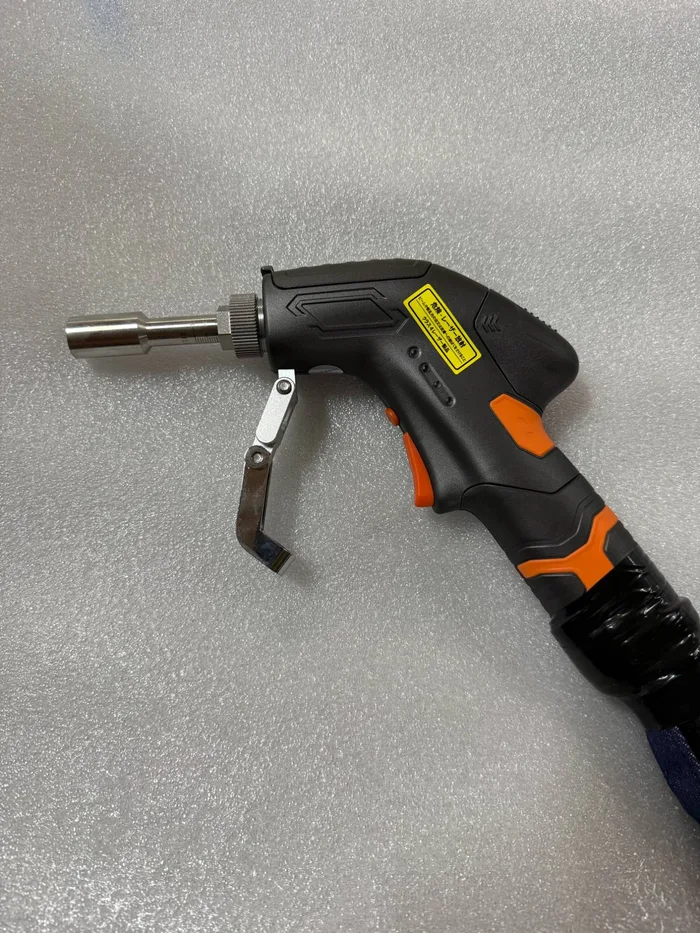

    Ｓタイプ（31T） レーザーガン 実物写真

    Ｓタイプ（31T）

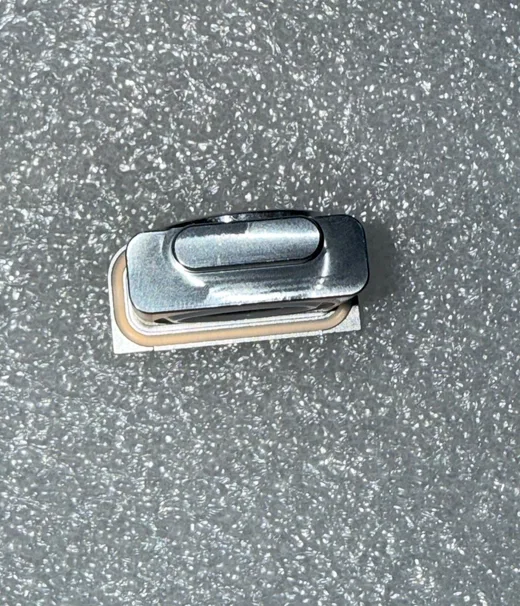

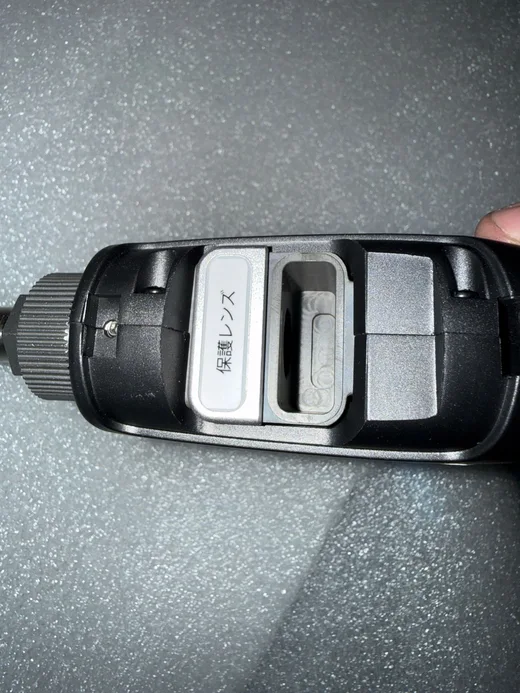

    Ｓタイプ（31T） 洗浄用焦点レンズＳタイプ（31T） 保護レンズホルダーＳタイプ（31T） 保護レンズ差し込み口

    実物写真（クリックで拡大）

    ■ レーザーガンのタイプからお選びください
    Ｓタイプ（31T）専用　｜　Ｓタイプ（21T）専用　｜　Ａタイプ専用

    FL-LCW 消耗品　Ｓタイプ（31T）専用

    保護レンズ 【Ｓタイプ（21T）/Ｓタイプ（31T）専用】

    保護レンズ

    保護レンズ

    機種価格
    1枚 800
    税込880円
    5枚 3,800
    税込4,180円
    20枚 13,000
    税込14,300円
    50枚 28,000
    税込30,800円
    「保護レンズ付近が過熱している、レーザーの出力が明らかに下がった」場合に交換します。

    ガスを使用しないで溶接、切断、サビ取りを行ったり、ガス圧が低すぎたり、ガスが汚染されていたりした場合に破損する可能性があります。常にレーザーガン内部への異物の侵入を防ぐことができる環境であれば、長く使用することができます。

    ※湿度などにより、長期間の使用でレンズのコーティングがダメージを受ける可能性があります、出力が下がったり、保護レンズ付近が過熱する際には必ず交換して下さい。

    ※購入枚数事に1枚当たりの単価が異なります。枚数が多いほど割引されます。
    注意
    交換作業中にレーザーガン内部にホコリを混入、付着さえない様に慎重に作業して下さい！
    交換工賃　5,0005,500

    溶接・切断用焦点レンズ 【Ｓタイプ（21T）/Ｓタイプ（31T）専用】

    溶接・切断用焦点レンズ

    溶接・切断用焦点レンズ

    機種価格
    1500/2000W用 9,000
    税込9,900円
    3000W用 9,000
    税込9,900円
    サイズ：D20-F150(1500/2000W)／D20-F200(3000W)

    溶接、及び切断を行う際に必要な焦点レンズです

    ※1500/2000W用と3000W用ではレンズが異なります！3000W用は母材からの熱から保護レンズを守る為、焦点距離が通常より延長されている仕様になります。又、F200パイプと共に使用します。

    ※レンズには向きがあります！凸が下になるように取り付けて下さい。ノズル方向に凸が向くようにして下さい。 ※F溶接用焦点レンズはSタイプ、Aタイプ共に互換品です。

    注意
    交換作業中にレーザーガン内部にホコリを混入、付着さえない様に慎重に作業して下さい！
    交換工賃　5,0005,500

    溶接・切断用焦点レンズ (カートリッジ付き)【Ｓタイプ（31T）専用】

    溶接・切断用焦点レンズ

    溶接・切断用焦点レンズ（カートリッジ付き）

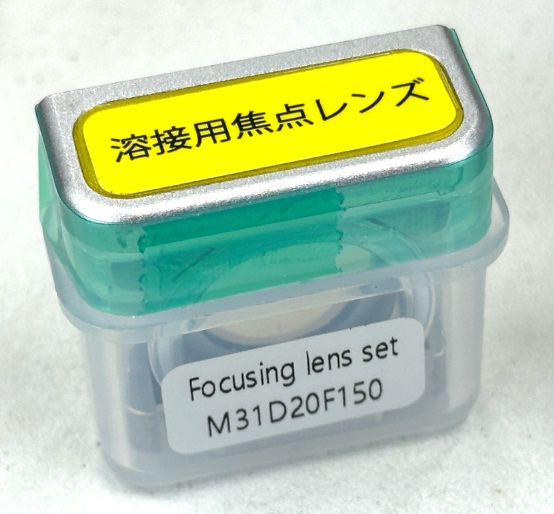

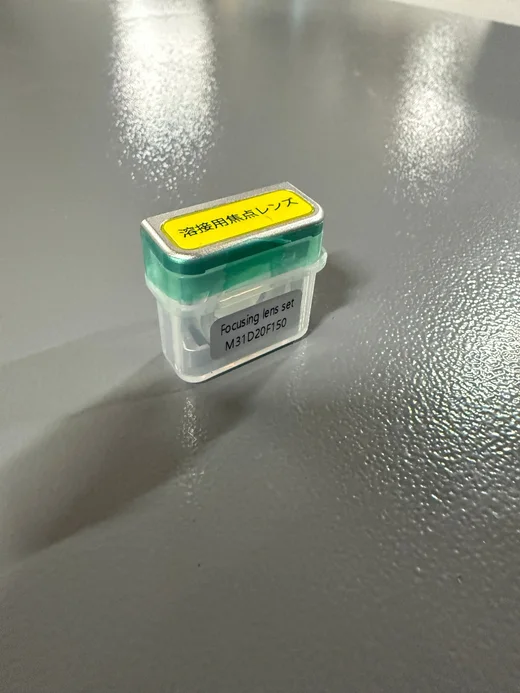

    Ｓタイプ（31T）用 溶接用焦点レンズ M31D20F150

    M31D20F150（実物）

    機種価格
    1500/2000W用 12,500
    税込13,750円
    サイズ：D20-F150(1500/2000W)

    溶接、及び切断を行う際に必要な焦点レンズです

    ※1500/2000W用と3000W用ではレンズが異なります！3000W用は母材からの熱から保護レンズを守る為、焦点距離が通常より延長されている仕様になります。又、F200パイプと共に使用します。
    カートリッジ付きなので交換が安易に行うことが可能です。

    ※この商品はＳタイプ（31T）専用となります。
    ※このカートリッジ付きはＳタイプ（31T）のみの販売となります。

    注意
    この商品はＳタイプ（31T）専用となります。レーザーガンの形状をご確認ください！
    注意
    交換作業中にレーザーガン内部にホコリを混入、付着さえない様に慎重に作業して下さい！
    交換工賃　5,0005,500

    洗浄用焦点レンズ(カートリッジ付き) 【Ｓタイプ（31T）専用】

    洗断用焦点レンズ

    洗浄用焦点レンズ（カートリッジ付き）

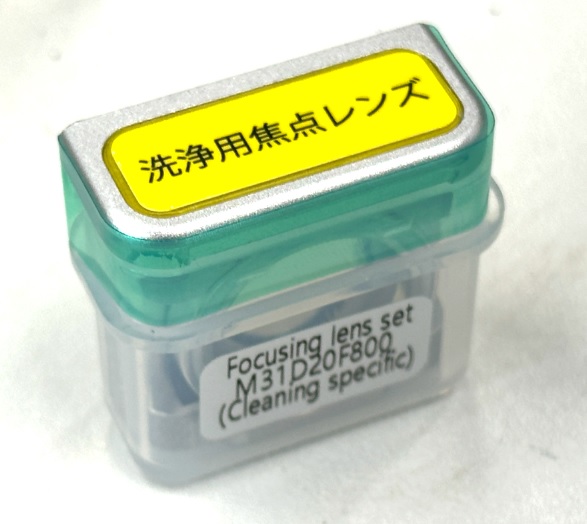

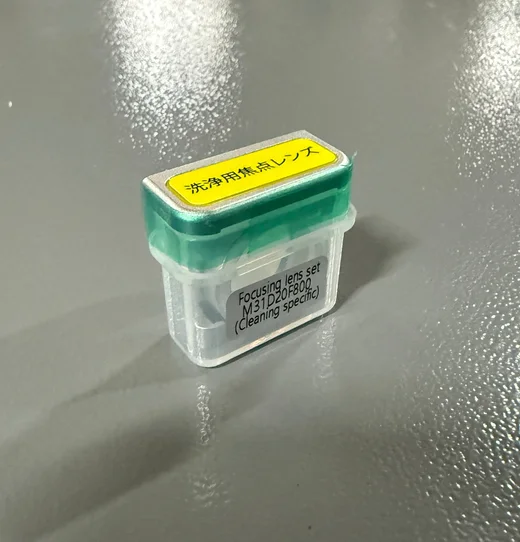

    Ｓタイプ（31T）用 洗浄用焦点レンズ M31D20F800

    M31D20F800（F800標準）

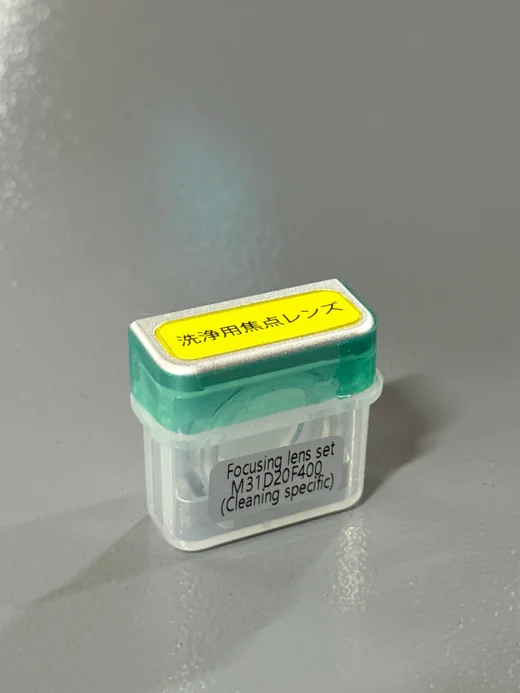

    Ｓタイプ（31T）用 洗浄用焦点レンズ M31D20F400

    M31D20F400（F400オプション）

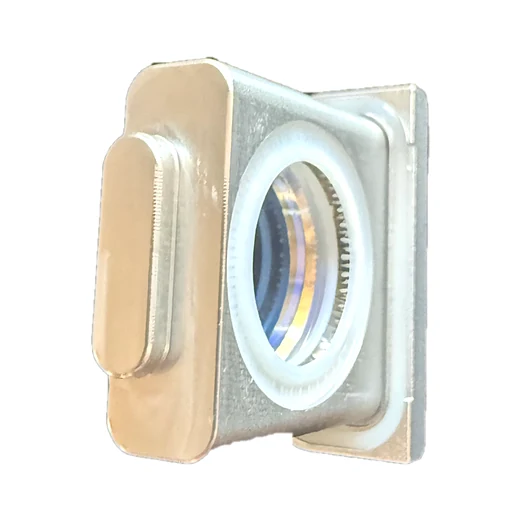

    Ｓタイプ（31T）用 洗浄用焦点レンズ M31D20F800 カートリッジ実物

    M31D20F800 カートリッジ（実物）

    機種価格
    F800 12,500
    税込13,750円
    F400 12,500
    税込13,750円
    サイズ：D20-F800 t=4.5(Ｓタイプ（31T）標準レンズ)
    サイズ：D20-F400 t=4.5(Ｓタイプ（31T）オプションレンズ)

    サビ取り・洗浄用の焦点レンズです。レンズにはF800(レーザーガンから母材までの焦点距離800mm)とF400(レーザーガンから母材までの焦点距離400mm)があります。F400では母材までの距離が近い為、保護レンズは洗浄中(ケレン)に生じる煙の影響が受けやすくなります(エアー圧、ガス圧を上げることにより対策可)。
    カートリッジ付きなので交換が安易に行うことが可能です。

    ※この商品はＳタイプ（31T）専用となります。Ｓタイプ（21T）には取り付けができないので注意してください！

    ※CLCの焦点レンズは異なります
    注意
    この商品はＳタイプ（31T）専用となります。レーザーガンの形状をご確認ください！
    注意
    交換作業中にレーザーガン内部にホコリを混入、付着さえない様に慎重に作業して下さい！
    交換工賃　5,0005,500

    コリメーターレンズ 【Ｓタイプ（21T）/Ｓタイプ（31T）専用】

    コリメーターレンズ

    コリメーターレンズ

    機種価格
    共通 9,400
    税込10,340円
    サイズ：D16-F60 レンズの汚れ、破損が疑われる場合のみ交換して下さい！交換の際には、レーザーガン内部へホコリが混入しない様に慎重に作業して下さい。 コリメーターレンズの交換は、埃など異物が混入されない場所で交換を行ってください。

    注意
    この部品の交換は、ファイバーケーブルを引く抜く動作があります。微細なホコリも厳禁です。交換作業中にレーザーガン内部にホコリを混入、付着さえない様に慎重に作業して下さい！
    交換工賃　10,00011,000

    レンズ清掃用綿棒(100本入り)

    レンズ清掃用綿棒(100本入り)

    レンズ清掃用綿棒（100本入り）



    価格
    1,500
    税込1,650円
    レンズやレーザーガン(トーチ)内部の清掃を行う際に使用します。市販されている綿棒とは異なり、綿棒の繊維が付着しない光学部品専用の綿棒となります。アルコール99％(IPA)・1級エタノールと一緒に使用して清掃を行ってください。添加物が入っているアルコール・エタノールの使用は厳禁です

    シールリング【Ｓタイプ（21T）/Ｓタイプ（31T）専用】

    シールリング

    シールリング



    機種価格
    共通 2,500
    税込2,750円
    外径 Φ21mm / 厚み 2mm / 白色

    保護レンズケース、焦点レンズケース内にはめ合わせます、レーザーガン内部に計2枚使用します。冬場など気温が低い場合、 シールリングが収縮して外れやすくなるので注意して下さい！
    交換工賃　5,0005,500


    FL-LCW 消耗品　Ｓタイプ（21T）専用

    保護レンズ 【Ｓタイプ（21T）/Ｓタイプ（31T）専用】

    保護レンズ

    保護レンズ

    機種価格
    1枚 800
    税込880円
    5枚 3,800
    税込4,180円
    20枚 13,000
    税込14,300円
    50枚 28,000
    税込30,800円
    「保護レンズ付近が過熱している、レーザーの出力が明らかに下がった」場合に交換します。

    ガスを使用しないで溶接、切断、サビ取りを行ったり、ガス圧が低すぎたり、ガスが汚染されていたりした場合に破損する可能性があります。常にレーザーガン内部への異物の侵入を防ぐことができる環境であれば、長く使用することができます。

    ※湿度などにより、長期間の使用でレンズのコーティングがダメージを受ける可能性があります、出力が下がったり、保護レンズ付近が過熱する際には必ず交換して下さい。

    ※購入枚数事に1枚当たりの単価が異なります。枚数が多いほど割引されます。
    注意
    交換作業中にレーザーガン内部にホコリを混入、付着さえない様に慎重に作業して下さい！
    交換工賃　5,0005,500

    溶接・切断用焦点レンズ 【Ｓタイプ（21T）/Ｓタイプ（31T）専用】

    溶接・切断用焦点レンズ

    溶接・切断用焦点レンズ

    機種価格
    1500/2000W用 9,000
    税込9,900円
    3000W用 9,000
    税込9,900円
    サイズ：D20-F150(1500/2000W)／D20-F200(3000W)

    溶接、及び切断を行う際に必要な焦点レンズです

    ※1500/2000W用と3000W用ではレンズが異なります！3000W用は母材からの熱から保護レンズを守る為、焦点距離が通常より延長されている仕様になります。又、F200パイプと共に使用します。

    ※レンズには向きがあります！凸が下になるように取り付けて下さい。ノズル方向に凸が向くようにして下さい。 ※F溶接用焦点レンズはSタイプ、Aタイプ共に互換品です。

    注意
    交換作業中にレーザーガン内部にホコリを混入、付着さえない様に慎重に作業して下さい！
    交換工賃　5,0005,500

    溶接・切断用焦点レンズ (カートリッジ付き)【Ｓタイプ（21T）専用】

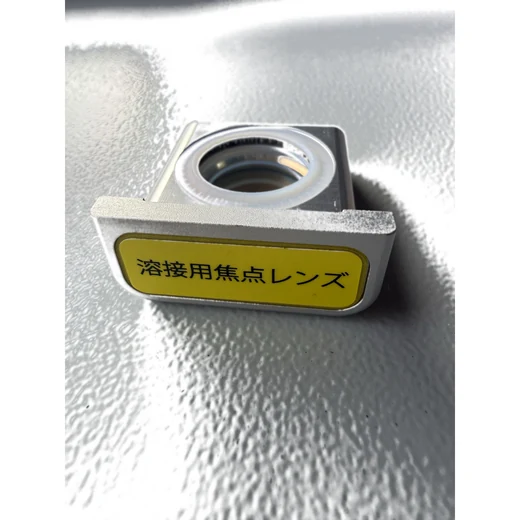

    Ｓタイプ（21T）用 溶接・切断用焦点レンズ M21D20F150 カートリッジ（実物）

    M21D20F150 カートリッジ（実物）

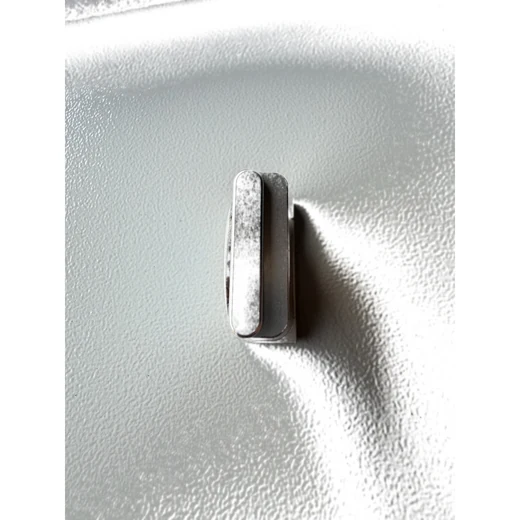

    Ｓタイプ（21T）用 溶接・切断用焦点レンズ カートリッジ 側面

    カートリッジ 側面

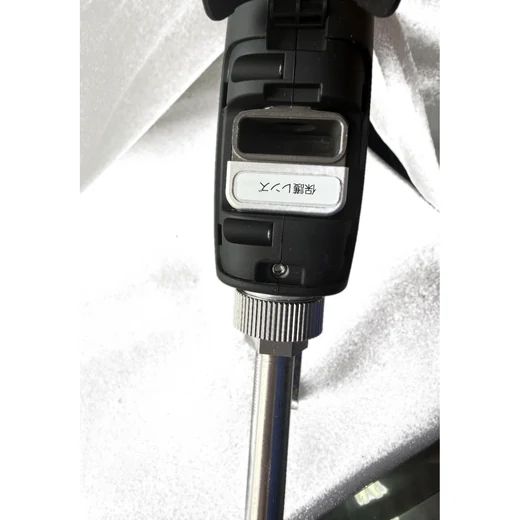

    Ｓタイプ（21T）用 溶接・切断用焦点レンズ レーザーガン装着部（保護レンズ側）

    レーザーガン装着部（保護レンズ側）

    機種価格
    M21D20F150
    （切断用）焦点レンズ    		 12,500
    税込13,750円
    M21D20F200
    （切断用）焦点レンズ　3000W用    		 12,500
    税込13,750円
    サイズ：D20-F150(1500/2000W)
    サイズ：D20-F200(3000W)

    溶接、及び切断を行う際に必要な焦点レンズです。カートリッジ付きなので交換が安易に行うことが可能です。

    ※レンズには向きがあります！凸が下になるように取り付けて下さい。ノズル方向に凸が向くようにして下さい。
    ※この商品はＳタイプ（21T）専用となります。レーザーガンの形状をご確認ください！
    注意
    交換作業中にレーザーガン内部にホコリを混入、付着さえない様に慎重に作業して下さい！
    交換工賃　5,0005,500

    洗浄用焦点レンズ 【Ｓタイプ（21T）専用】

    洗断用焦点レンズ

    洗浄用焦点レンズ（レンズ単体）

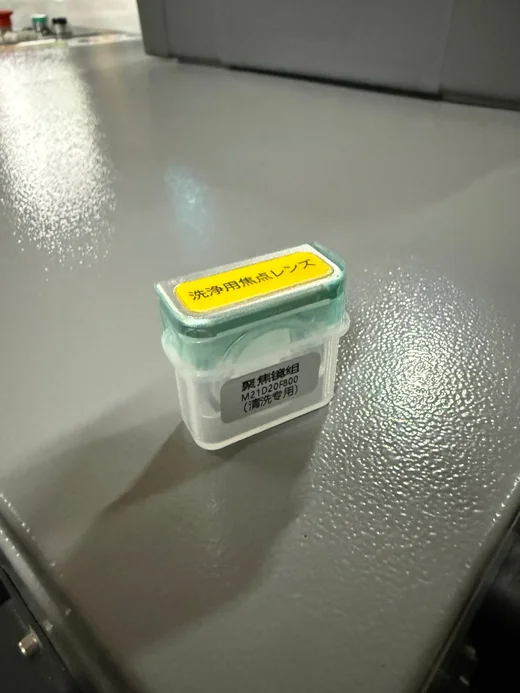

    Ｓタイプ（21T）用 洗浄用焦点レンズ M21D20F800

    カートリッジ付き M21D20F800

    機種価格
    F800 9,000
    税込9,900円
    F400 9,000
    税込9,900円
    F800
    (カートリッジ付き)    		 12,500
    税込13,750円
    サイズ：D20-F800 t=4.5(Ｓタイプ（21T）標準レンズ)
    サイズ：D20-F400 t=4.5(Ｓタイプ（21T）オプションレンズ)

    ※カートリッジ付きは12,500円（税込13,750円）となります。

    サビ取り・洗浄用の焦点レンズです。レンズにはF800(レーザーガンから母材までの焦点距離800mm)とF400(レーザーガンから母材までの焦点距離400mm)があります。F400では母材までの距離が近い為、保護レンズは洗浄中(ケレン)に生じる煙の影響が受けやすくなります(エアー圧、ガス圧を上げることにより対策可)。

    ※レンズには向きがあります！凸が下になるように取り付けて下さい。ノズル方向に凸が向くようにして下さい。

    ※CLCの焦点レンズは異なります
    ※F800の洗浄用焦点距レンズも互換品になります。F800とF600では焦点距離距離が異なります。数値が大きい程焦点距離が長くなります。母材からレーザーガンまでの距離です。F600はAタイプ標準レンズです。
    注意
    交換作業中にレーザーガン内部にホコリを混入、付着さえない様に慎重に作業して下さい！
    交換工賃　5,0005,500

    洗浄用キット 【Ｓタイプ（21T）専用】

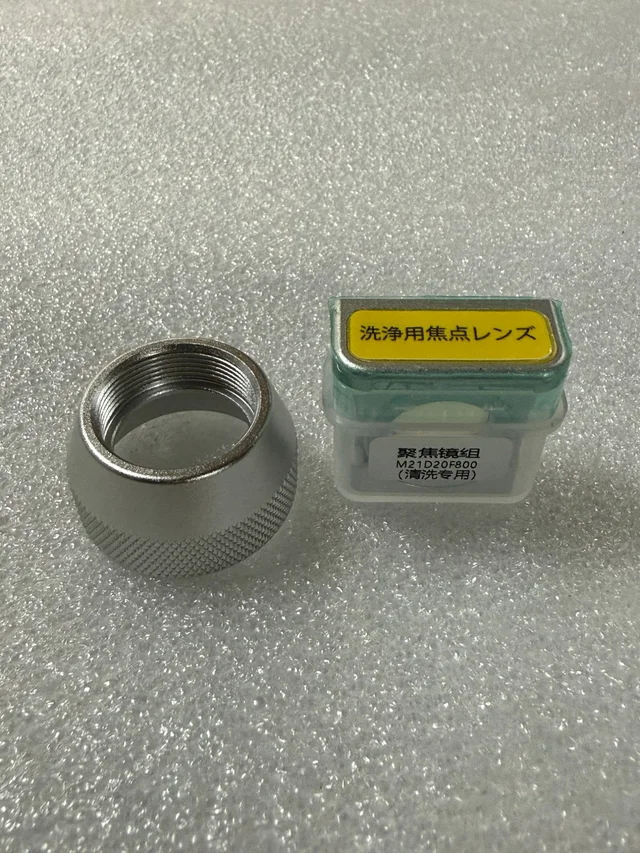

    洗浄用キット Ｓタイプ（21T）専用 洗浄用ヘッドと洗浄用焦点レンズ

    洗浄用F800＋ヘッド

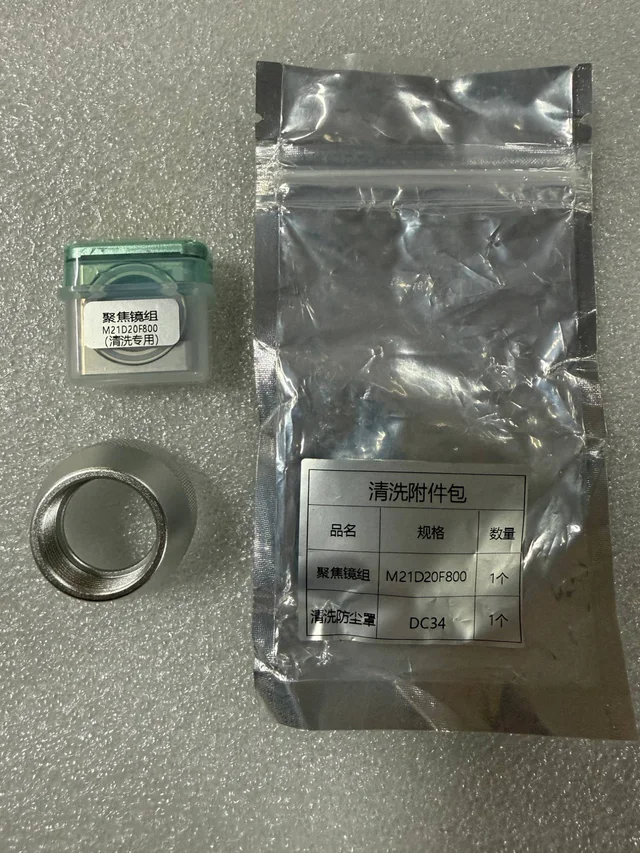

    洗浄用キット 内容一式（洗浄用焦点レンズM21D20F800・洗浄用ヘッド）

    キット内容一式

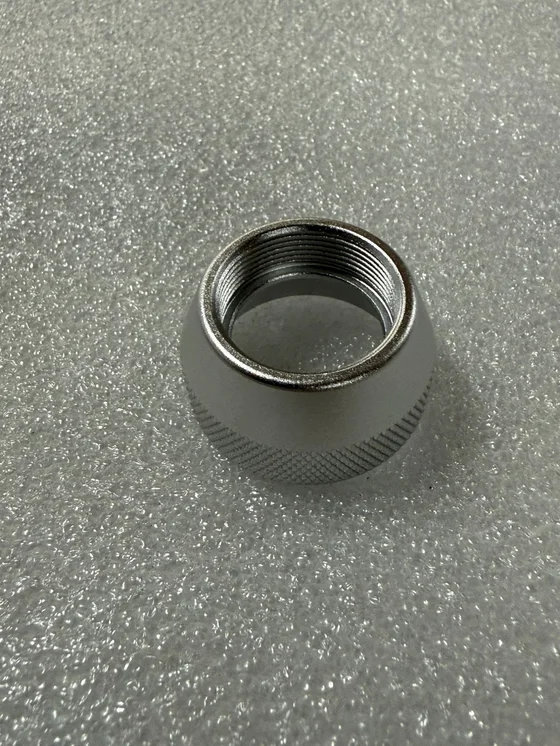

    洗浄用ヘッド 単体（ばら売り）

    洗浄用ヘッド（ばら売り）

    機種価格
    洗浄用F800
    ＋ヘッド    		 15,000
    税込16,500円
    洗浄用F400
    ＋ヘッド    		 15,000
    税込16,500円
    洗浄用ヘッド
    (ばら売り)    		 3,500
    税込3,850円
    洗浄用焦点レンズ　F800 または F400 (ケース込み)＋洗浄用ヘッドが含まれます。
    注意
    交換作業中にレーザーガン内部にホコリを混入、付着さえない様に慎重に作業して下さい！

    コリメーターレンズ 【Ｓタイプ（21T）/Ｓタイプ（31T）専用】

    コリメーターレンズ

    コリメーターレンズ

    機種価格
    共通 9,400
    税込10,340円
    サイズ：D16-F60 レンズの汚れ、破損が疑われる場合のみ交換して下さい！交換の際には、レーザーガン内部へホコリが混入しない様に慎重に作業して下さい。 コリメーターレンズの交換は、埃など異物が混入されない場所で交換を行ってください。

    注意
    この部品の交換は、ファイバーケーブルを引く抜く動作があります。微細なホコリも厳禁です。交換作業中にレーザーガン内部にホコリを混入、付着さえない様に慎重に作業して下さい！
    交換工賃　10,00011,000

    反射レンズ【Ｓタイプ（21T）専用】

    反射レンズ

    反射レンズ

    機種価格
    レンズ＋ステー 12,000
    税込13,200円
    レーザーを反射さえる為のレンズです。レンズが破損すると正しく照射口からレーザーが照射されません。

    ※ 反射レンズやモーターに触れるとレーザー光路がズレて、正しくレーザーがノズルから放出されません。
    注意
    交換作業中にレーザーガン内部にホコリを混入、付着さえない様に慎重に作業して下さい！
    交換工賃　10,00011,000

    レンズ清掃用綿棒(100本入り)

    レンズ清掃用綿棒(100本入り)

    レンズ清掃用綿棒（100本入り）



    価格
    1,500
    税込1,650円
    レンズやレーザーガン(トーチ)内部の清掃を行う際に使用します。市販されている綿棒とは異なり、綿棒の繊維が付着しない光学部品専用の綿棒となります。アルコール99％(IPA)・1級エタノールと一緒に使用して清掃を行ってください。添加物が入っているアルコール・エタノールの使用は厳禁です

    Raycus出力保護コネクタ【Ｓタイプ（21T）専用】

    Raycus出力コネクタ

    Raycus出力保護コネクタ



    機種価格
    D12.8 H16
    3000W用    		 12,870
    D12.8 H12
    1500/2000W用    		 17,000
    税込18,700円
    レーザー発振器のケーブルを保護する為の保護コネクタになります。保護コネクタに内臓されているレンズが破損すると、レーザーが正常に照射されません。この部品の交換は微細なホコリも厳禁です。交換には最善な注意が必要です。
    注意
    ※この部品の交換はユーザーでの交換は行えません！クリーンベンチ内での作業が必要です。交換作業中にレーザーガン内部にホコリを混入、付着さえない様に慎重に作業して下さい！
    交換工賃　10,00011,000

    シールリング【Ｓタイプ（21T）/Ｓタイプ（31T）専用】

    シールリング

    シールリング



    機種価格
    共通 2,500
    税込2,750円
    外径 Φ21mm / 厚み 2mm / 白色

    保護レンズケース、焦点レンズケース内にはめ合わせます、レーザーガン内部に計2枚使用します。冬場など気温が低い場合、 シールリングが収縮して外れやすくなるので注意して下さい！
    交換工賃　5,0005,500

    シール【Ｓタイプ（21T）専用】

    シールリング（Sタイプ専用）

    シール



    共通価格
    数量 600
    税込660円



    FL-LCW 消耗品 Aタイプ専用

    切断用焦点レンズ（Aタイプ）

    溶接・切断用焦点レンズ

    切断用焦点レンズ（Aタイプ）

    機種価格
    1500/2000W用 9,000
    税込9,900円
    3000W用 9,000
    税込9,900円
    サイズ：D20-F150(1500/2000W)／D20-F200(3000W)

    溶接、及び切断を行う際に必要な焦点レンズです

    ※1500/2000W用と3000W用ではレンズが異なります！3000W用は母材からの熱から保護レンズを守る為、焦点距離が通常より延長されている仕様になります。又、F200パイプと共に使用します。

    ※レンズには向きがあります！凸が下になるように取り付けて下さい。ノズル方向に凸が向くようにして下さい。

    ※F溶接用焦点レンズはSタイプ、Aタイプ共に互換品です。
    注意
    交換作業中にレーザーガン内部にホコリを混入、付着さえない様に慎重に作業して下さい！

    溶接・切断用焦点レンズ【ケース付き】（Aタイプ専用）

    溶接・切断用焦点レンズ【ケース付き】

    溶接・切断用焦点レンズ【ケース付き】

    機種価格
    共通 17,000
    税込18,700円
    専用ケースが付属して、焦点レンズの取替が楽に行えます

    D20-150

    材質　石英ガラス
    φ20 t=4.0
    焦点距離 F150


    交換動画


    交換工賃　5,0005,500

    洗浄用焦点レンズ（Aタイプ）

    洗断用焦点レンズ

    洗浄用焦点レンズ（Aタイプ）

    機種価格
    共通 9,400
    税込10,340円
    D20-600(Aタイプ標準レンズ)

    材質　石英ガラス
    φ20 t=4.0
    焦点距離 F600

    ※F600がAタイプの標準になります。

    交換方法はこちらを参照してください
    交換動画
    交換工賃　5,0005,500

    洗浄用焦点レンズ【ケース付き】（Aタイプ専用）

    洗浄用焦点レンズ【ケース付き】

    洗浄用焦点レンズ【ケース付き】

    機種価格
    共通 17,000
    税込18,700円
    専用ケースが付属して、焦点レンズの取替が楽に行えます

    材質　石英ガラス
    φ20 t=4.0
    焦点距離 F600


    交換動画
    交換工賃　5,0005,500

    LCW 洗浄(錆落とし)キット

    洗断用焦点レンズ

    洗浄(錆落とし)キット（ケース）



    洗断用焦点レンズ

    キット内容一式

    機種価格
    共通 23,200
    税込25,520円
    レーザーガンを洗浄モード(錆取り・塗料剥離など)に変更する為の交換キット一式になります。

    【キットの中身】
    ・焦点距離 F600 洗浄用焦点レンズ
    ・洗浄用レーザーヘッド
    ・レンズ清掃用エアー吹き

    コリメーターレンズ（Aタイプ専用）

    コリメーターレンズ

    コリメーターレンズ（Aタイプ専用）

    機種価格
    共通 9,400
    税込10,340円
    「レーザーガンの持ちて部分が過熱する、レーザー出力が明らかに下がった」場合に交換します。 レンズの汚れ、破損が疑われる場合のみ交換して下さい！

    コリメーターレンズの交換は、埃など異物が混入されない場所で交換を行ってください。

    ※コリメーターレンズには向きがあります

    D20-50
    材質　石英ガラス
    φ20 t=4.0
    焦点距離 F50
    交換動画
    交換工賃　10,00011,000

    保護レンズ（Aタイプ専用）

    保護レンズ

    保護レンズ（Aタイプ専用）

    価格
    1枚 800
    税込880円
    5枚 3,800
    税込4,180円
    20枚 13,000
    税込14,300円
    50枚 28,000
    税込30,800円
    「保護レンズ付近が過熱している、レーザーの出力が明らかに下がった」場合に交換します。「保護レンズケースに一枚」「焦点レンズケースに一枚」計2枚使用しています。

    ガスを使用しないで溶接、切断、サビ取りを行ったり、ガス圧が低すぎたり、ガスが汚染されていたりした場合に破損する可能性があります。常にレーザーガン内部への異物の侵入を防ぐことができる環境であれば、長く使用することができます。

    ※湿度などにより、長期間の使用でレンズのコーティングがダメージを受ける可能性があります、出力が下がったり、保護レンズ付近が過熱する際には必ず交換して下さい。

    材質　石英ガラス
    φ20 t=3.0
    コーティング : AR/AR@1064nm
    交換方法はこちらを参照してください
    交換動画
    交換工賃　5,0005,500

    保護レンズケース（Aタイプ専用）(レンズ・シールリングは含まれません)

    保護レンズケース

    保護レンズケース（Aタイプ専用）

    機種価格
    共通 6,500
    税込7,150円
    「保護レンズケース」ケースはレーザーガン先端側にあり、保護レンズを収納する部品です。
    ※ケースのみです！使用するには、「保護レンズ」「シールリング」の取り付けが必要です

    交換工賃　5,0005,500

    反射レンズ（Aタイプ専用）

    反射レンズ

    反射レンズ（Aタイプ専用）

    機種価格
    レンズ＋ステー 12,000
    税込13,200円
    スイング機能用の反射レンズです。

    ※ レンズ汚れや破損の疑いがある場合のみ交換して下さい! 反射レンズに触れるとレーザー光路がズレて、正しくレーザーがノズルから放出されません。

    交換方法はこちらを参照してください
    交換動画
    交換工賃　10,00011,000

    シールリング（Aタイプ専用） ※シールリングのみ

    シールリング

    シールリング



    シールリング

    装着例（保護レンズケース）

    シールリング

    装着例（焦点レンズケース）

    機種価格
    共通 3,000
    税込3,300円
    WSXLH-P205-01
    外径 Φ20mm / 内径 Φ16mm / 厚み 2.4mm / 白色

    保護レンズケース、焦点レンズケース内にはめ合わせます、レーザーガン内部に計2枚使用します。冬場など気温が低い場合、シールリングが収縮して外れやすくなるので注意して下さい！
    ※シールリングのみの単体販売です。ケースは付属されません。


    交換工賃　5,0005,500

    RECI 出力保護コネクタ

    RECI 出力保護コネクタ

    RECI 出力保護コネクタ



    機種価格
    共通 14,800
    税込16,280円
    レーザー発振器のケーブルを保護する為の保護コネクタになります。保護コネクタに内臓されているレンズが破損すると、レーザーが正常に照射されません。
    交換工賃　10,00011,000
